Descrizione
Sistema Atlantis: Casseforme a perdere per vespai aerati
Vespaio ventilato con altezza da 56 cm ad oltre 300 cm

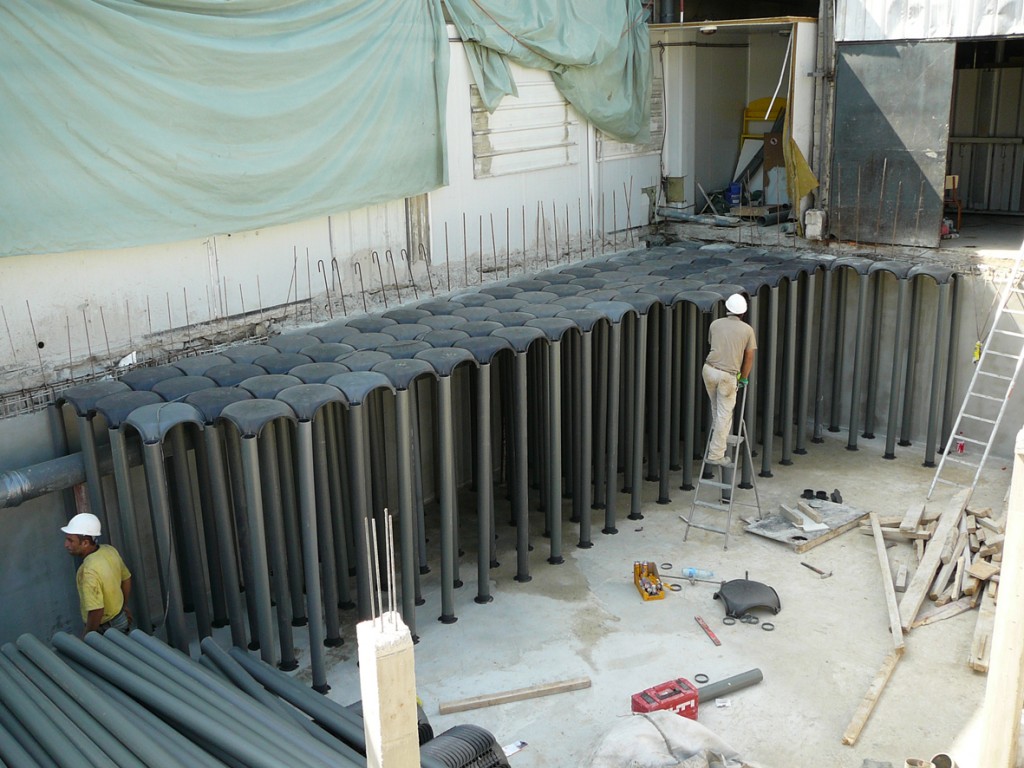

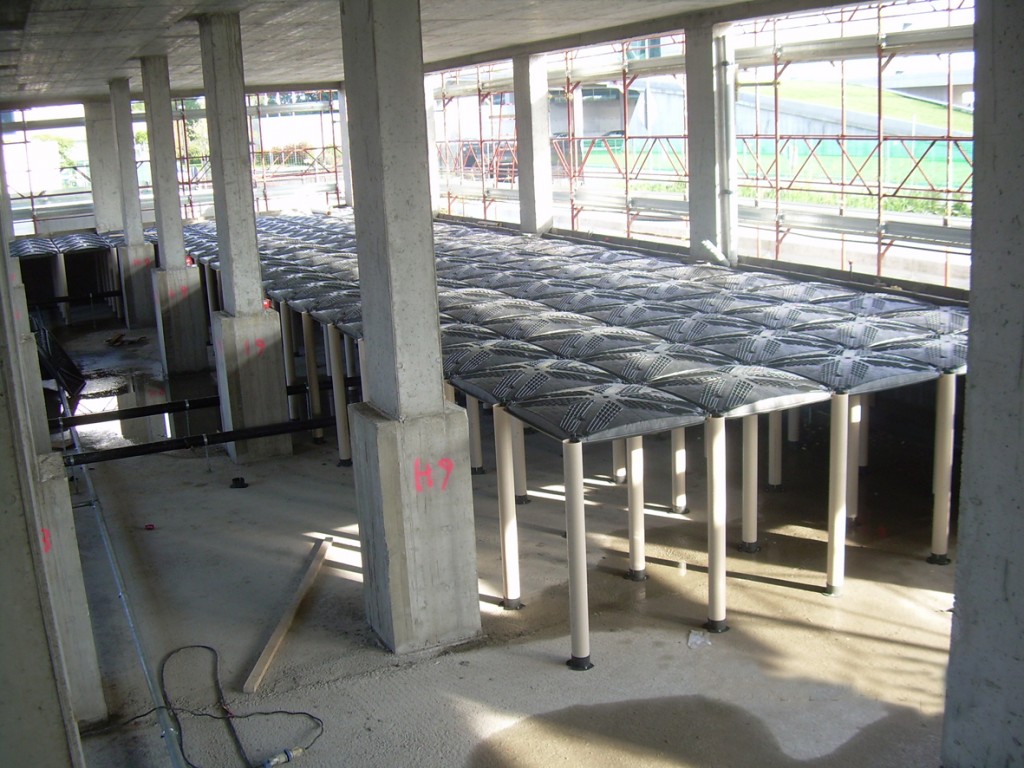

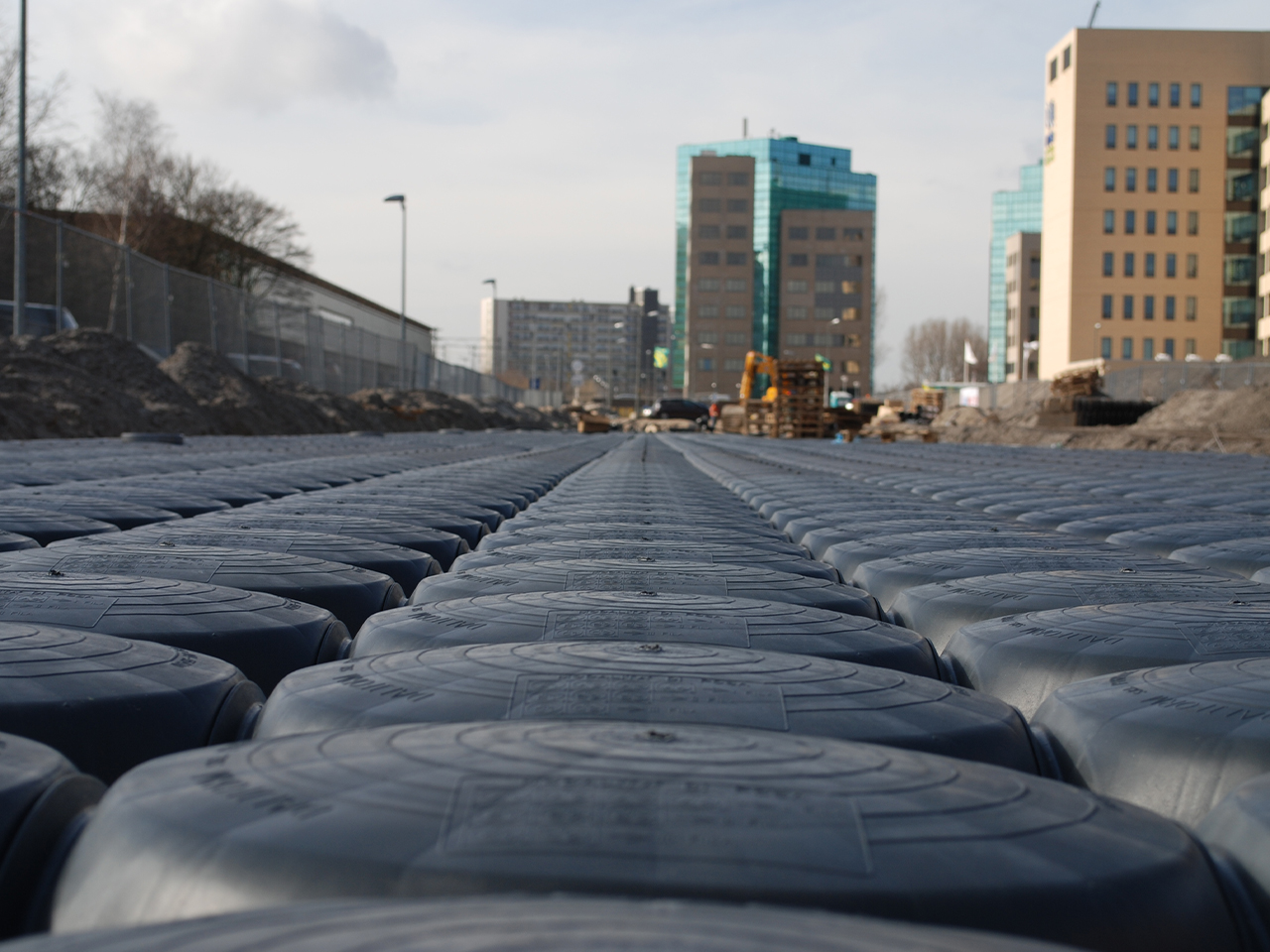

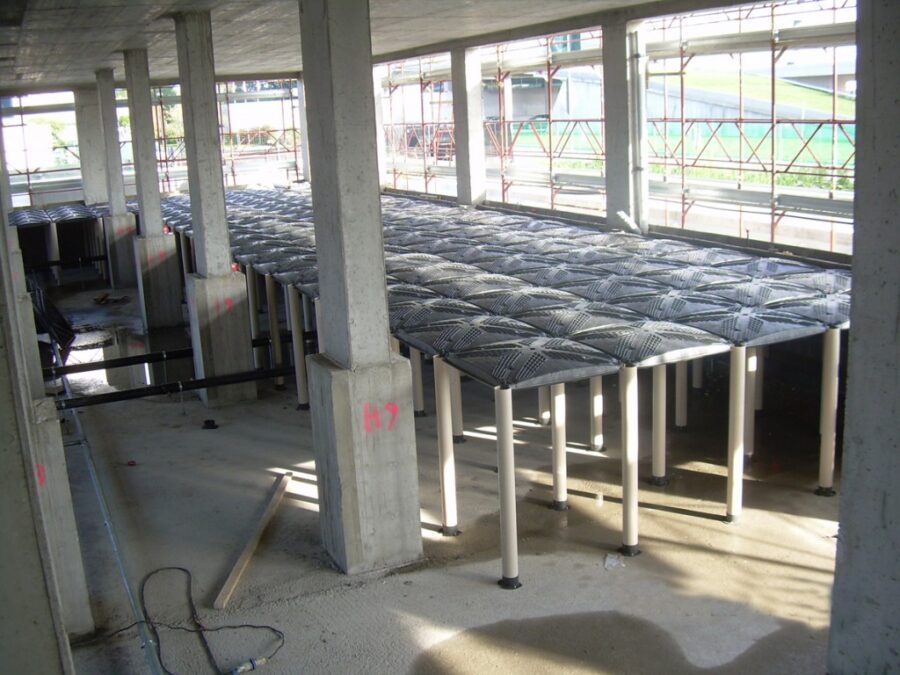

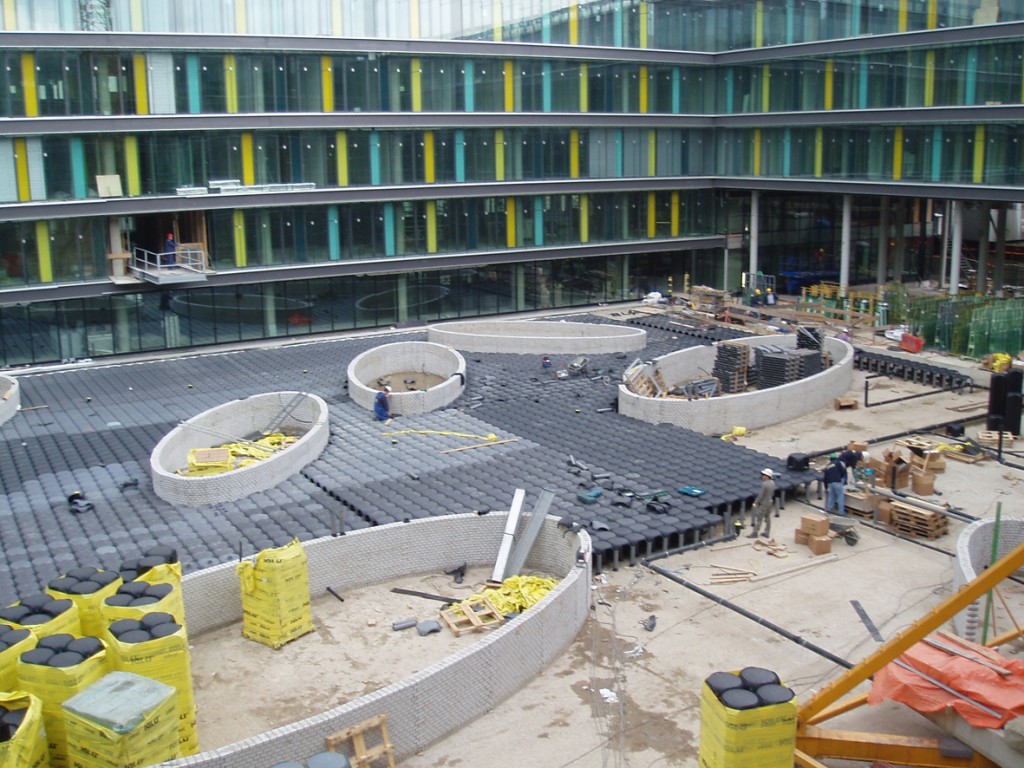

Atlantis è il sistema evoluto per la creazione di intercapedini in genere, vespai e pavimenti aerati nella costruzione e ristrutturazione di edifici civili e industriali, vasche di accumulo, vasche di dispersione, platee alveolari, celle frigorifere a bassa temperatura.
Il Sistema Atlantis viene utilizzato quando la profondità del vespaio o dell’intercapedine è tale da non permettere l’utilizzo dei classici casseri Iglu’®, con il vantaggio che il diametro costante dei tubi elevatori permette di minimizzare i consumi di calcestruzzo per il riempimento. La velocità, la semplicità e l’economicità sono le caratteristiche principali del sistema.
Con Atlantis, inoltre, si ottiene un vuoto sanitario con adeguata barriera al vapore per il pavimento e, se opportunamente aerato attraverso tubazioni collegate con l’esterno, un veicolo per lo smaltimento del Gas Radon presente nel terreno.
VANTAGGI
- Facilità di posa, leggerezza e semplicità di montaggio con risparmio in termini di tempo fino all’80%.

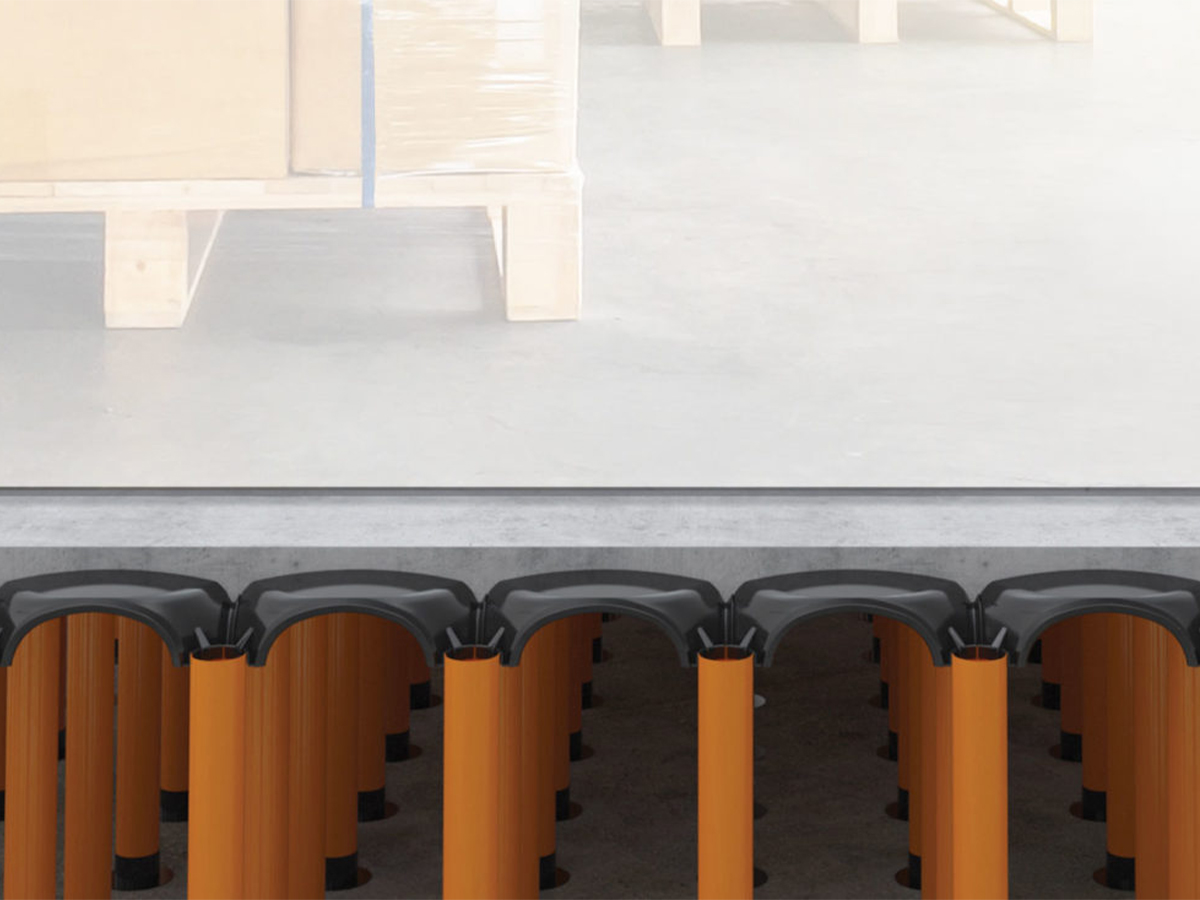

- Minimo consumo di calcestruzzo ed elevata portata grazie alla forma a cupola ribassata.
- Possibilità di realizzare qualsiasi altezza fino a 3 mt.
- Possibilità di carichi molto elevati armando adeguatamente i pilastrini.
- Semplice adattamento ai diversi perimetri. Taglio e sagomabilità degli elementi rapida ed immediata.
- Possibilità di posa in opera degli elementi sagomati con l’ausilio di un semplice appoggio.

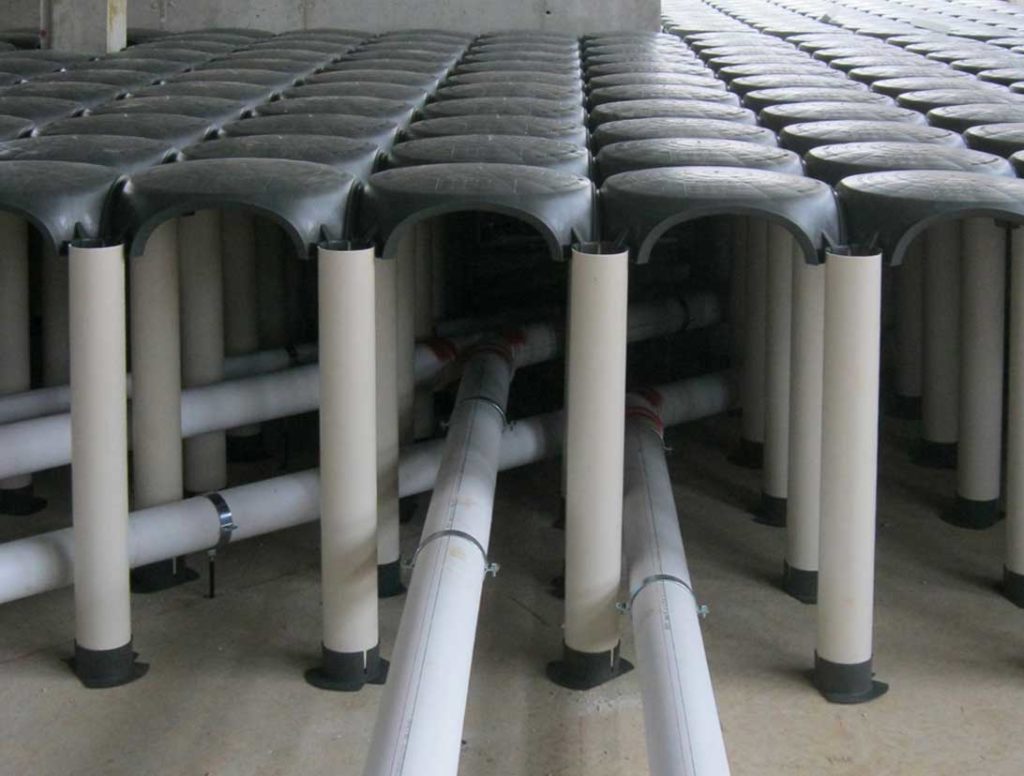

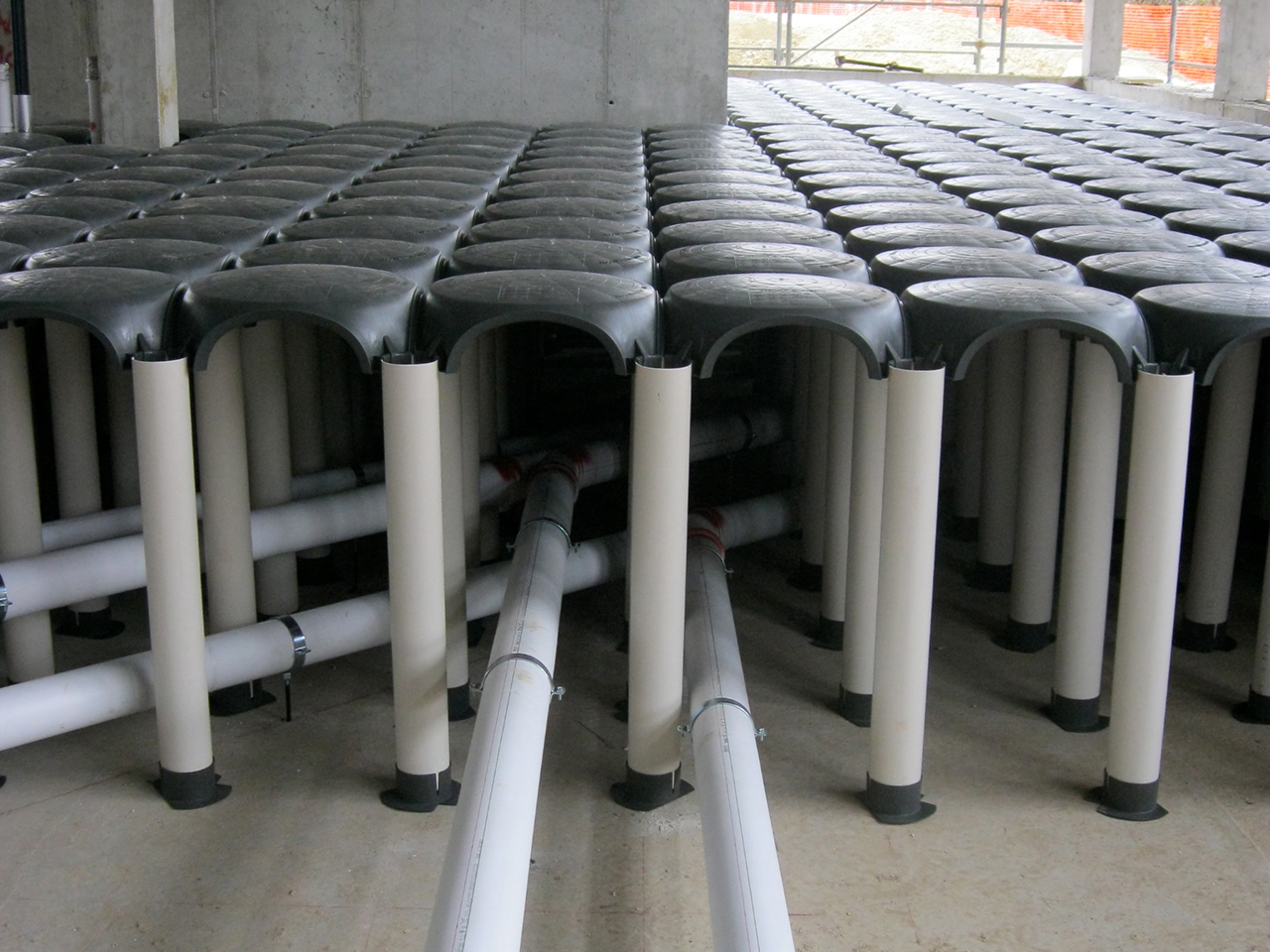

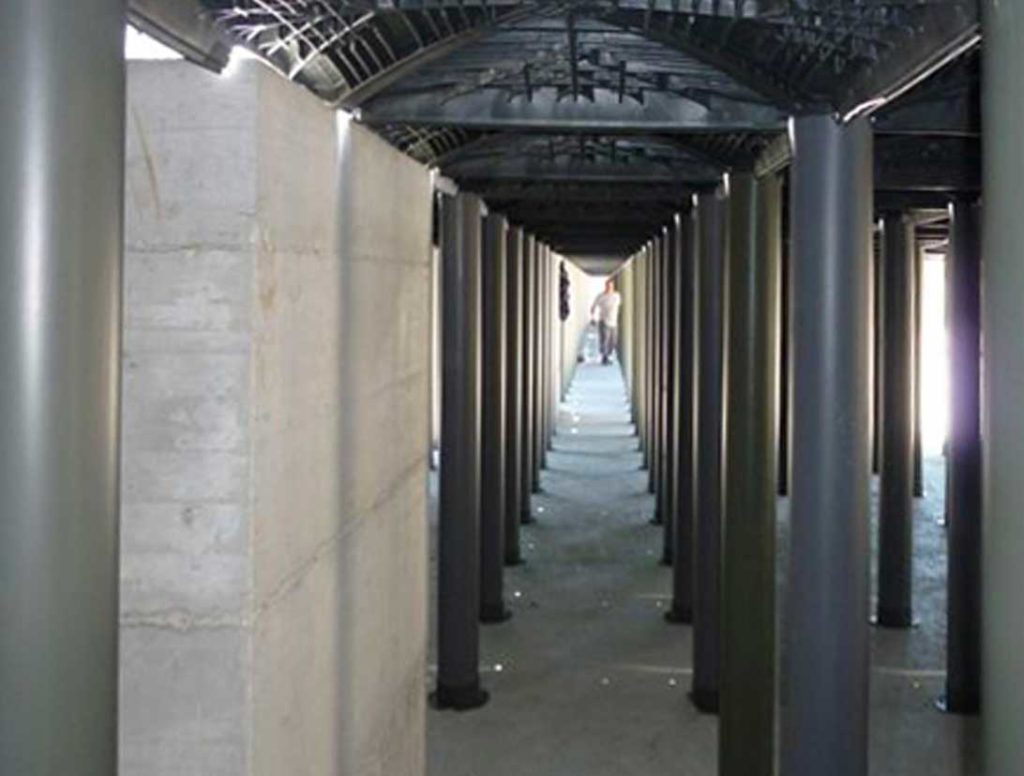

- Passaggio degli impianti sotto pavimento in ogni direzione.
- Se utilizzato in combinazione con il sistema delle casseforme muro a perdere è possibile realizzare i setti di elevazione, sia perimetrali che intermedi, insieme alla soletta superiore evitando il disarmo, con notevole risparmio di tempo.
- Ventilazione totale del vano e flussi di aria in tutte le direzioni.
- Agevole gestione del materiale in cantiere, che risulta poco voluminoso, impilabile e non teme le intemperie.
- Valorizzazione e rispetto dell’ambiente grazie all’utilizzo di materiale plastico di “seconda vita”.
APPLICAZIONI

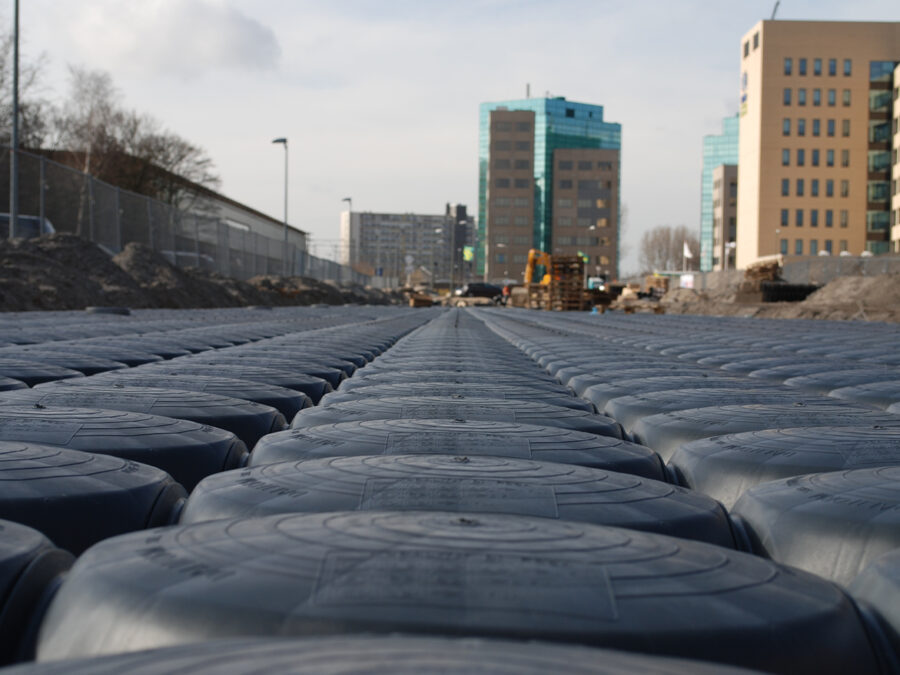

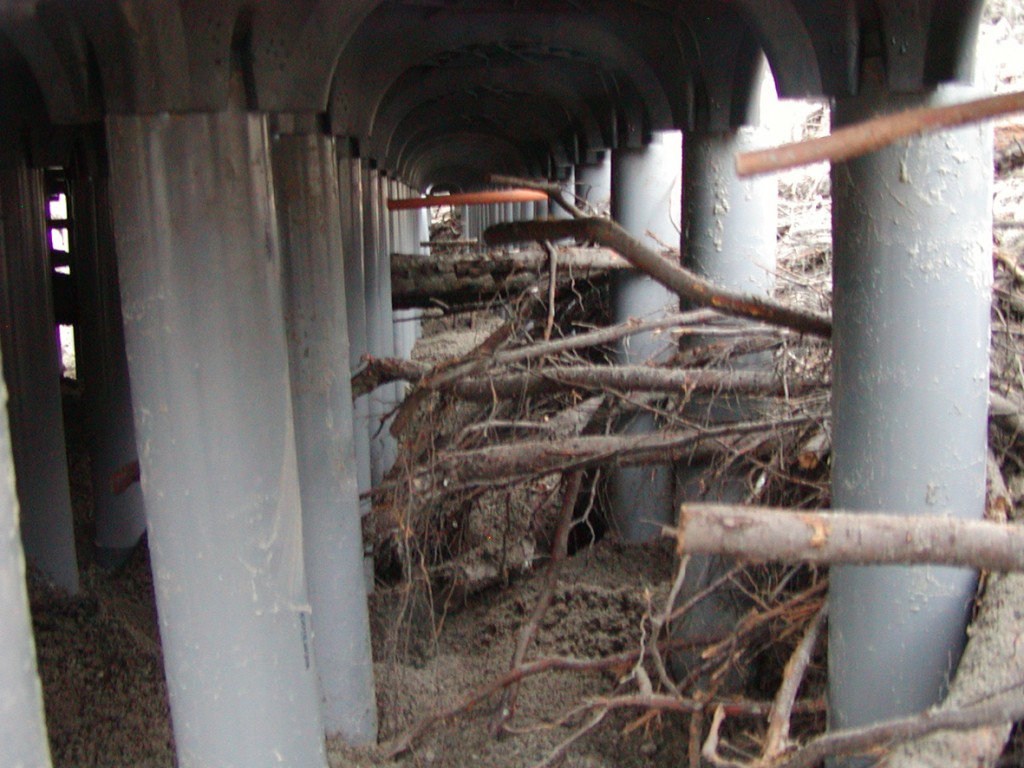

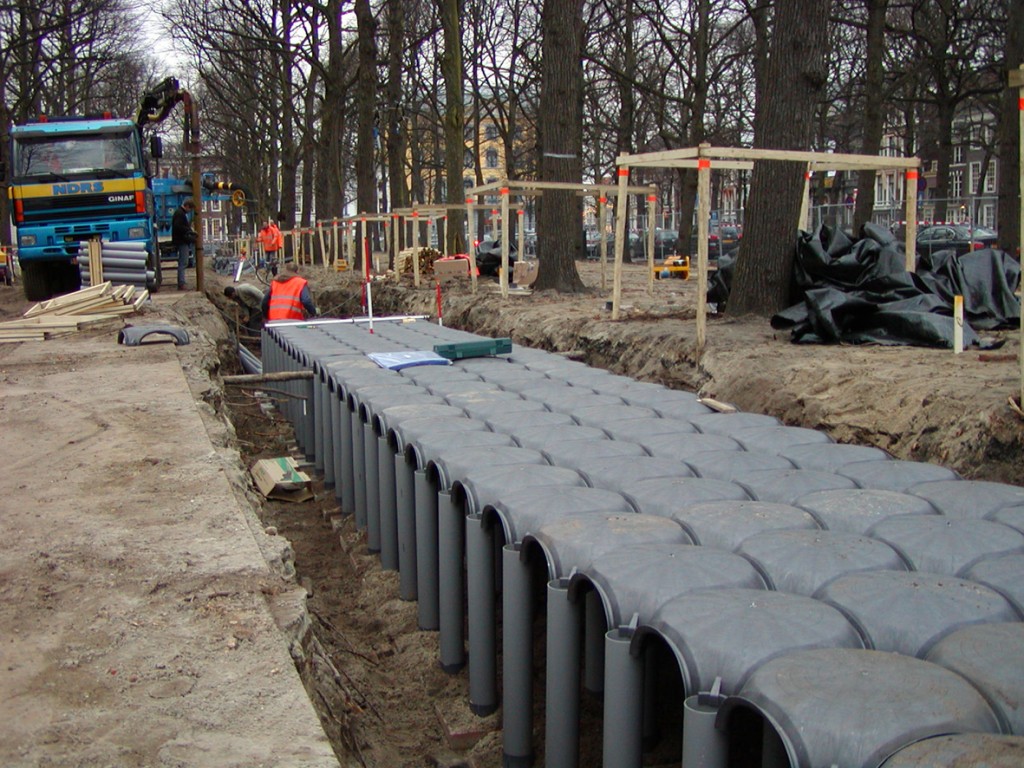

Atlantis costituisce il sistema per realizzare vespai aerati ove lo spessore a disposizione è elevato. Può essere utilizzato per la distribuzione di impianti e reti tecnologiche sotto i pavimenti evitando di annegarli nel massetto.

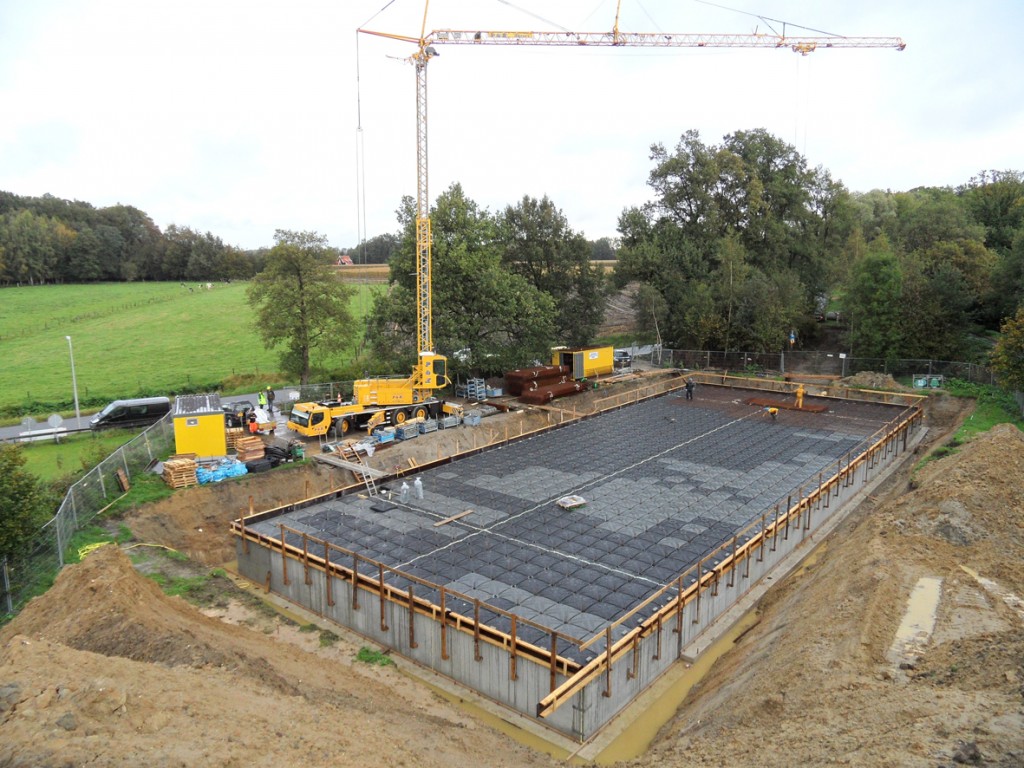

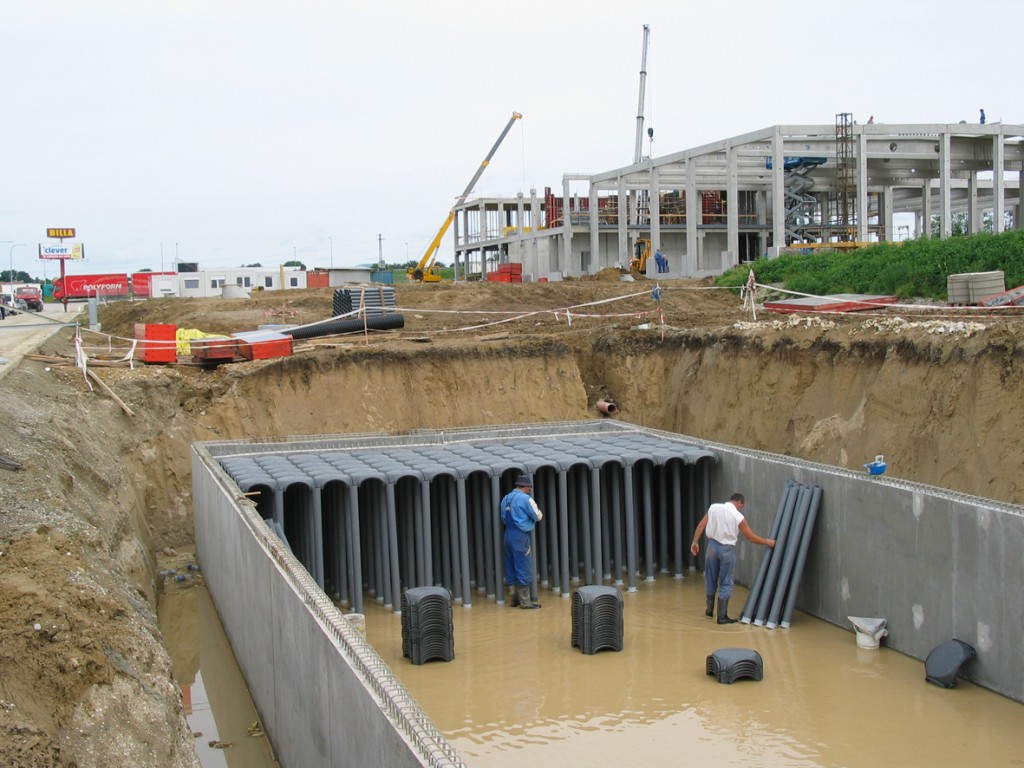

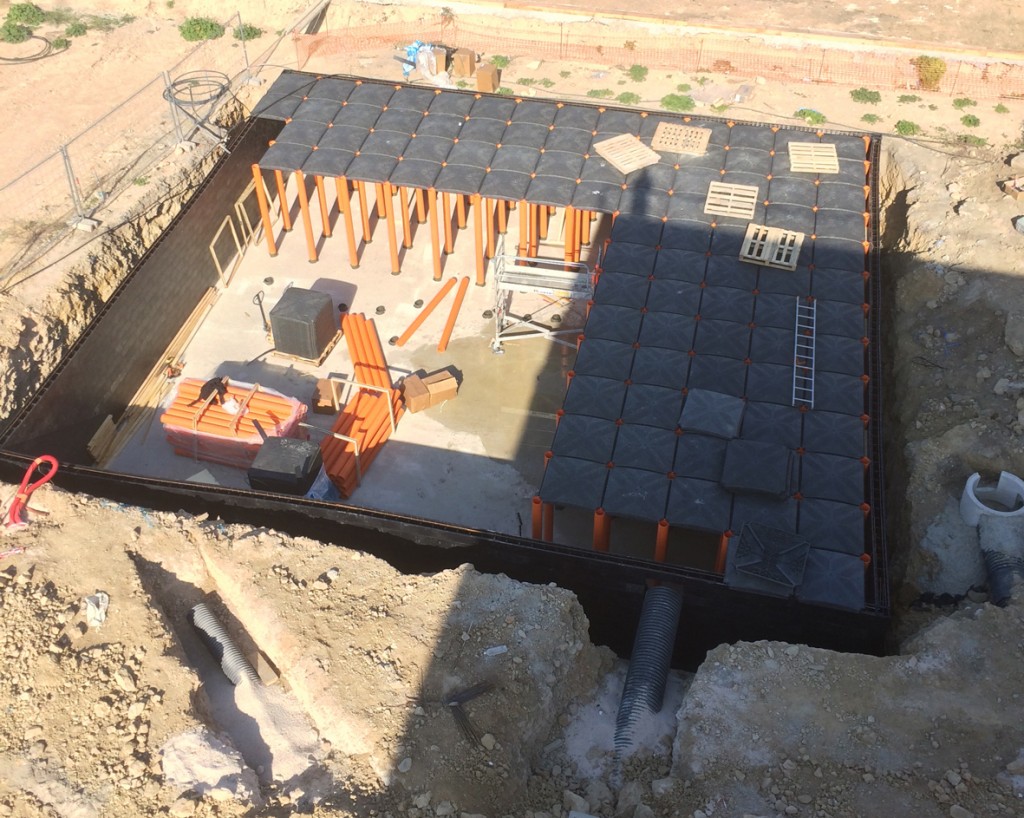

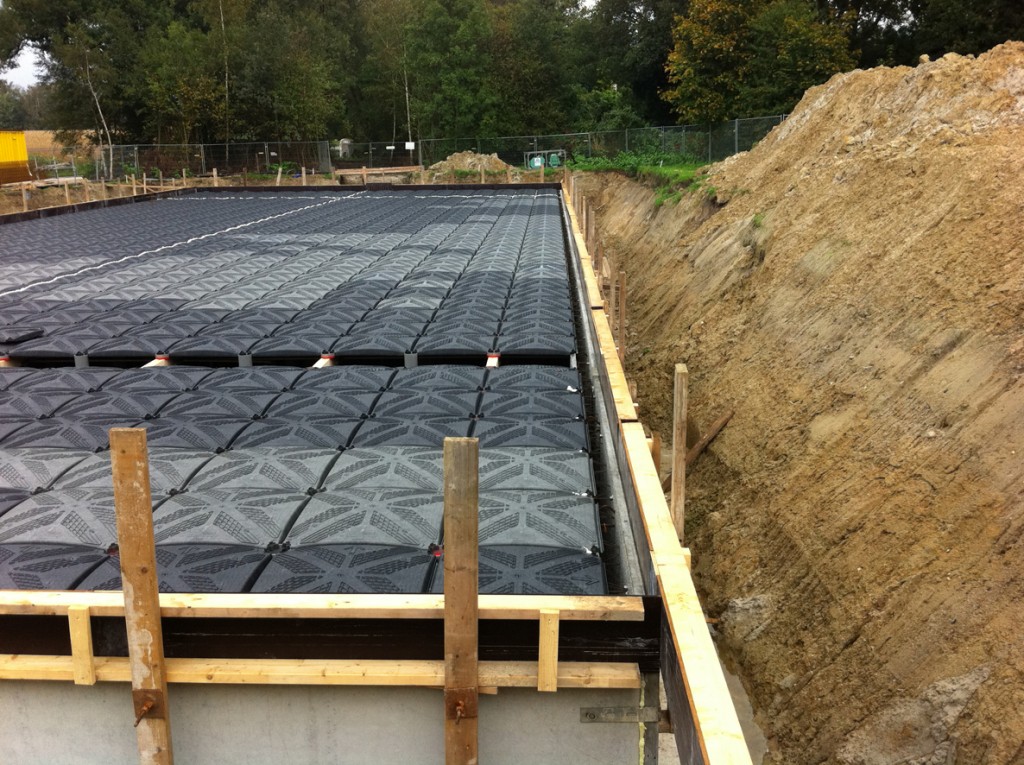

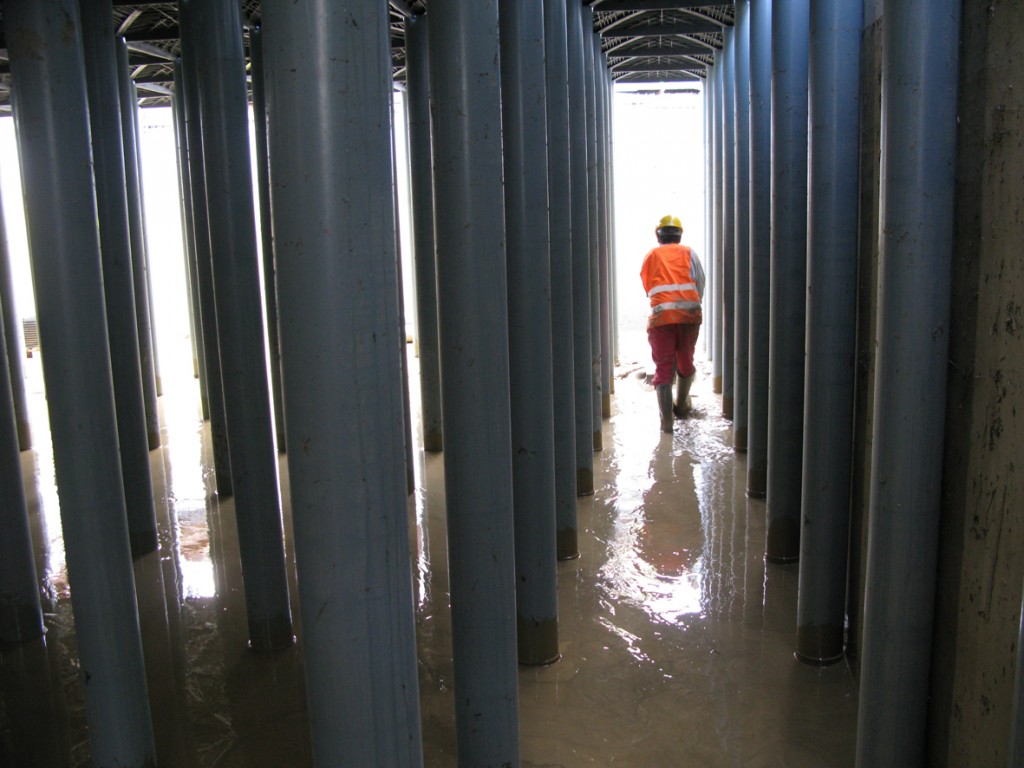

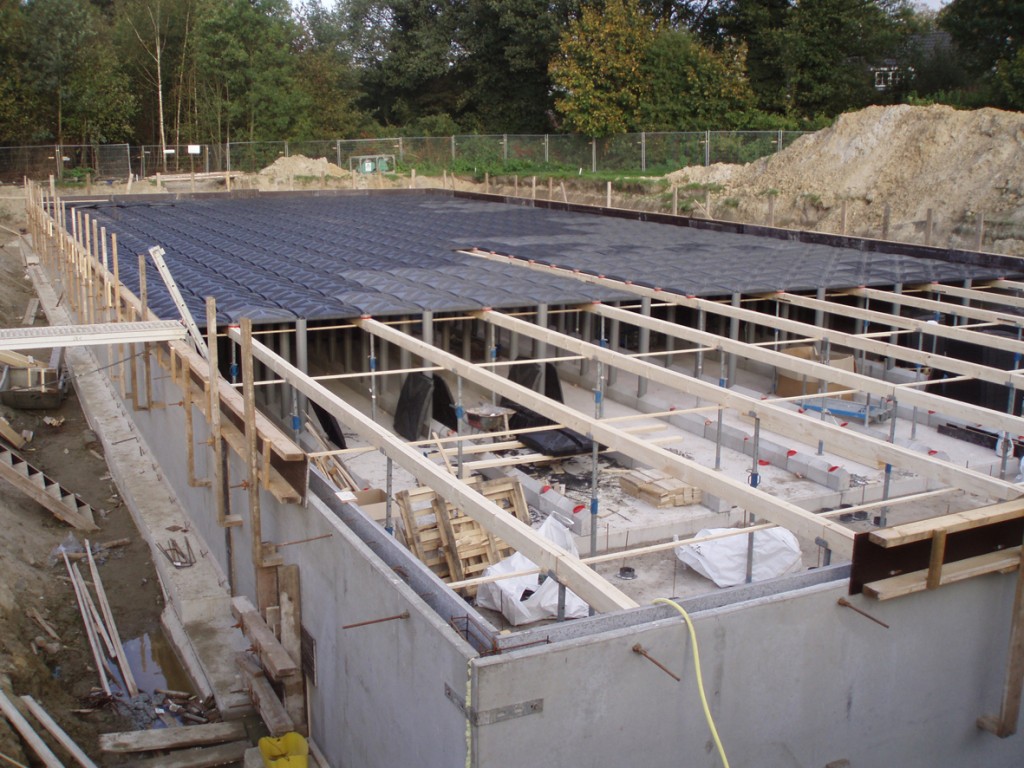

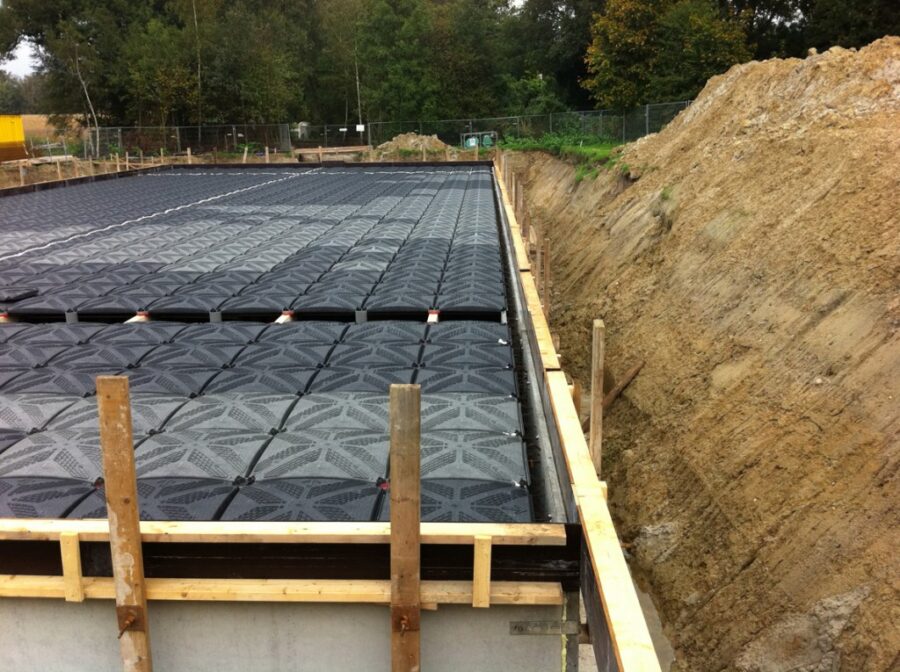

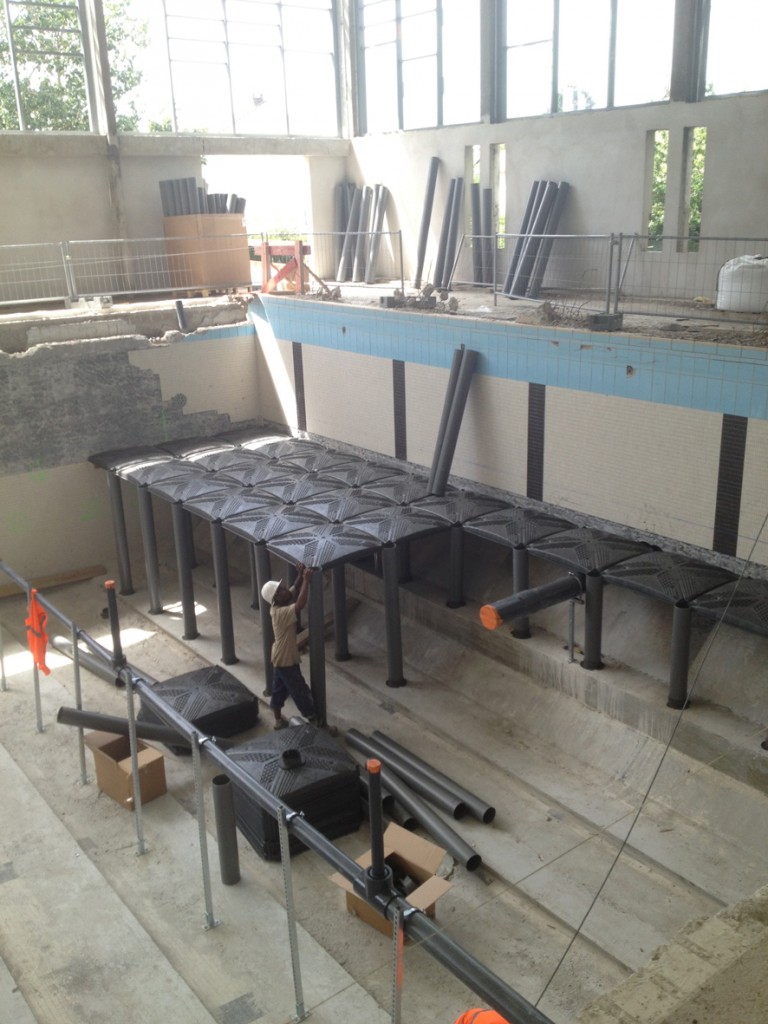

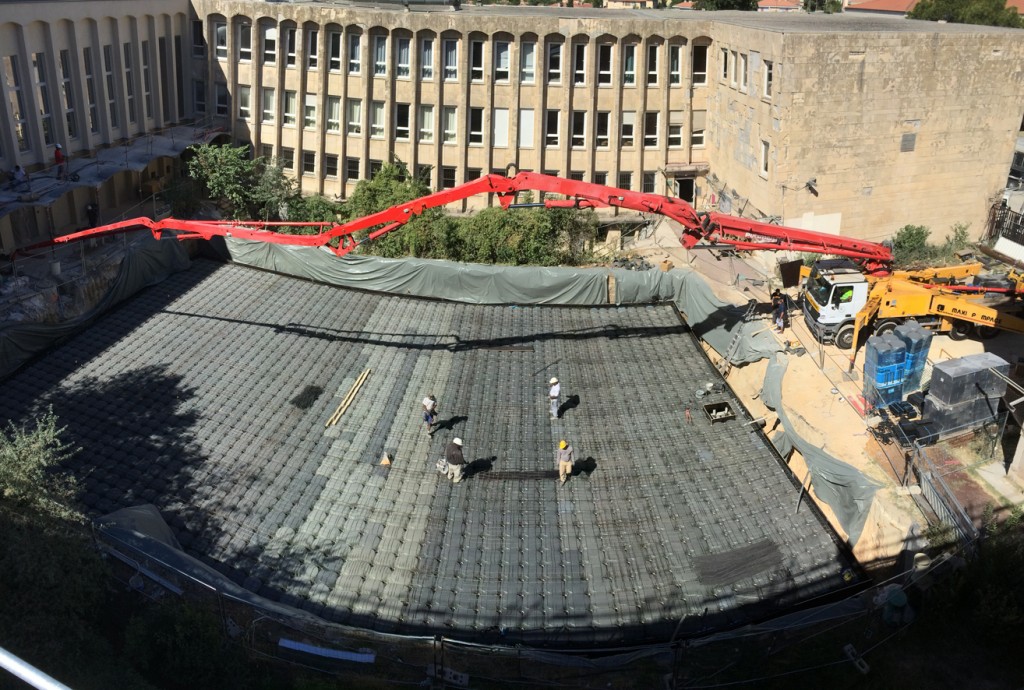

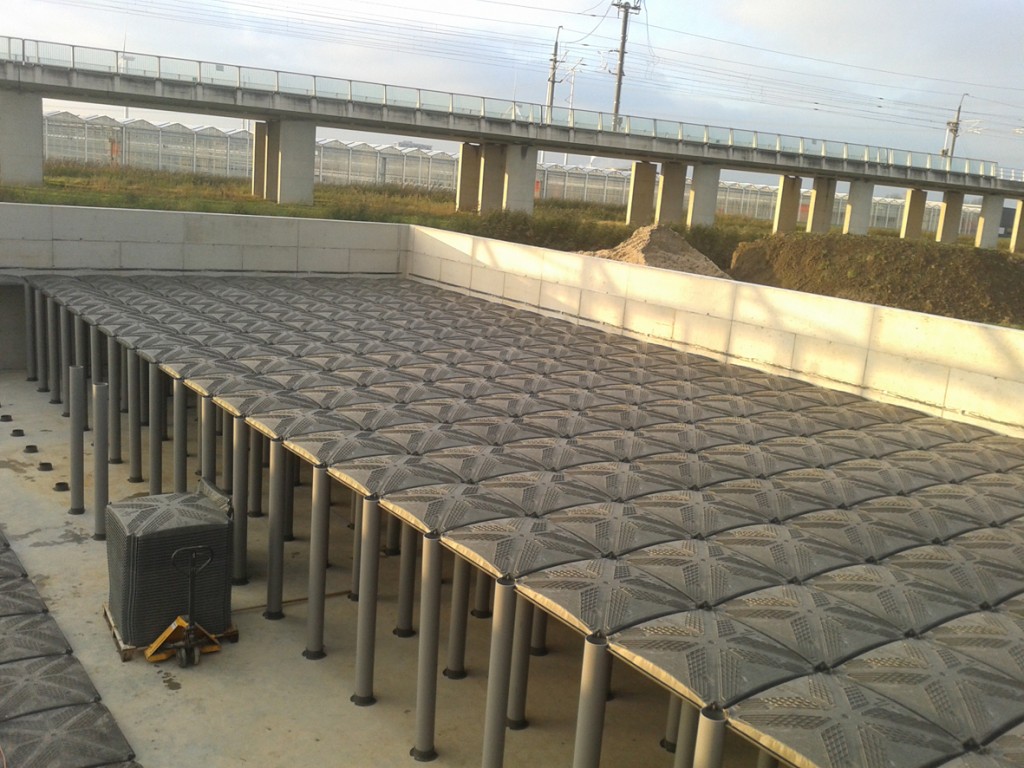

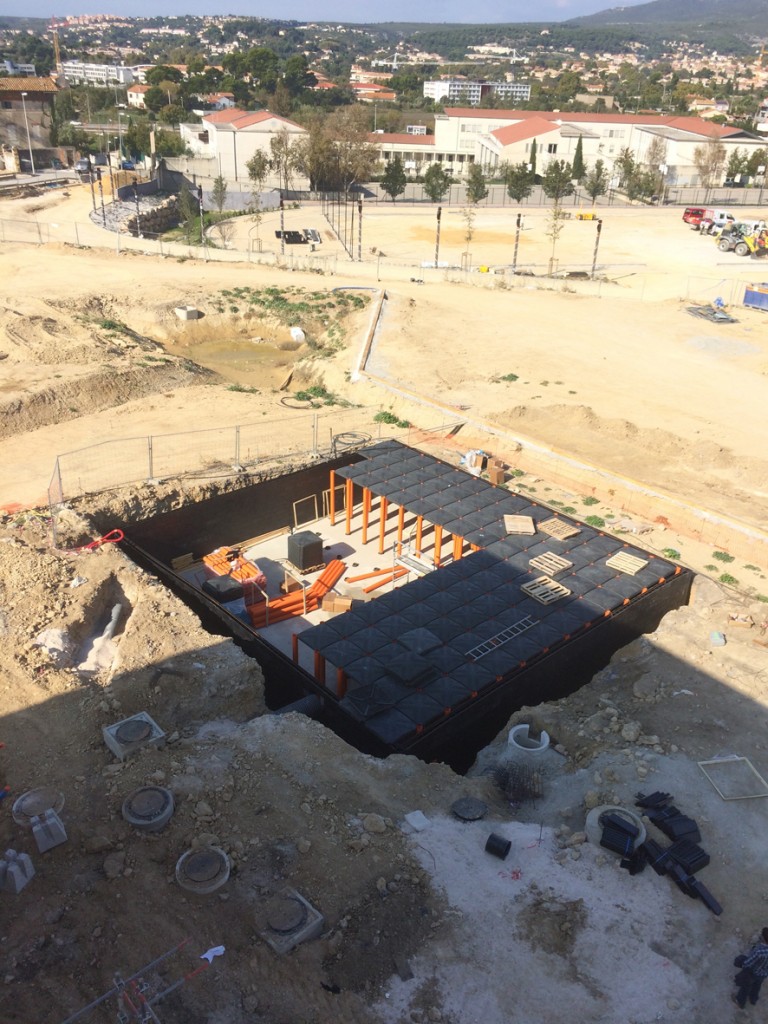

Si presta a realizzare intercapedini termicamente isolanti per celle con o senza ventilazione forzata. E’ la soluzione ideale per la realizzazione di vasche di accumulo o di dispersione e per la ristrutturazione di piscine. Grazie ai tubi elevatori fornibili su misura è il sistema ideale per creare superfici inclinate o multilivello.

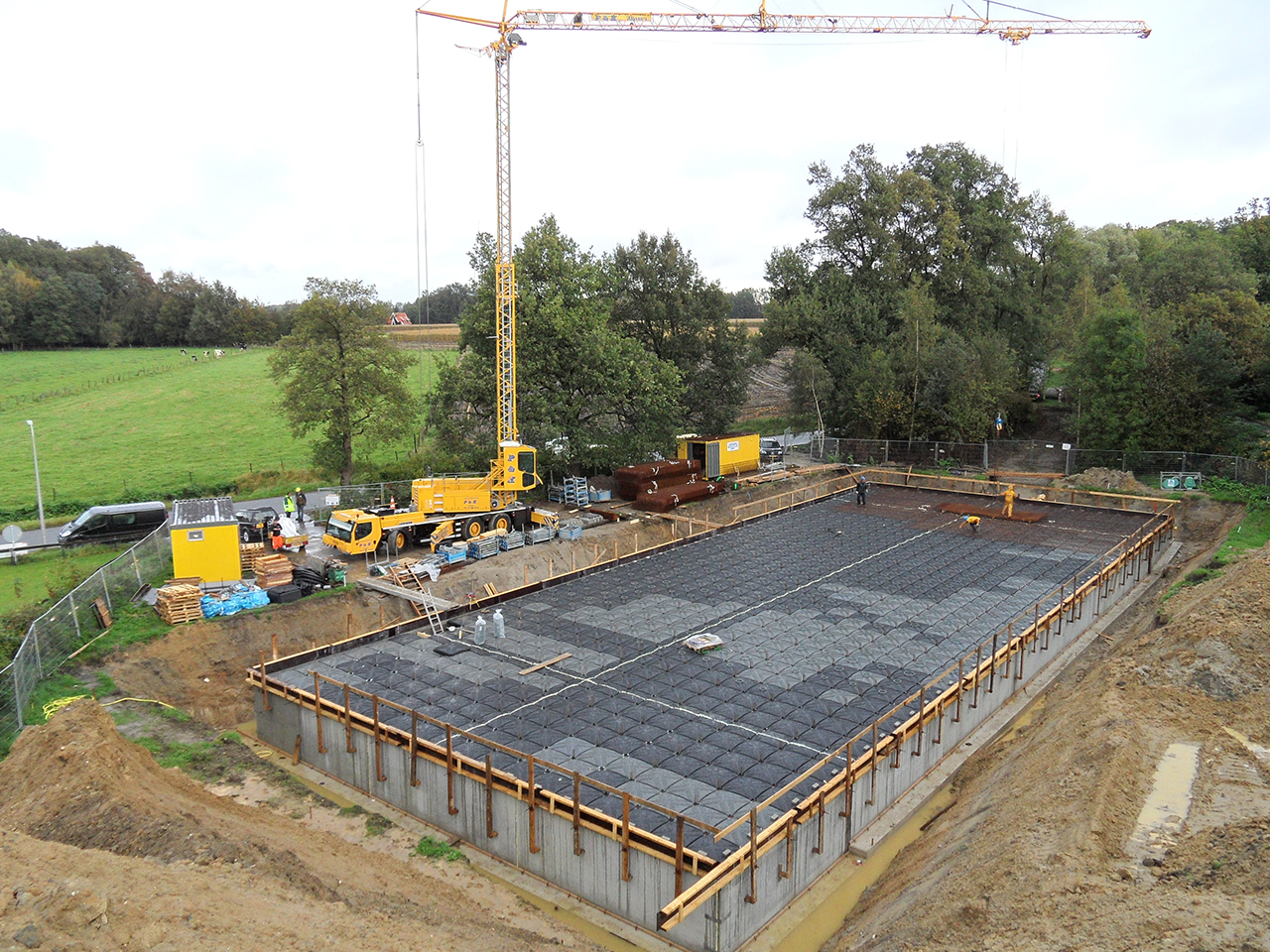

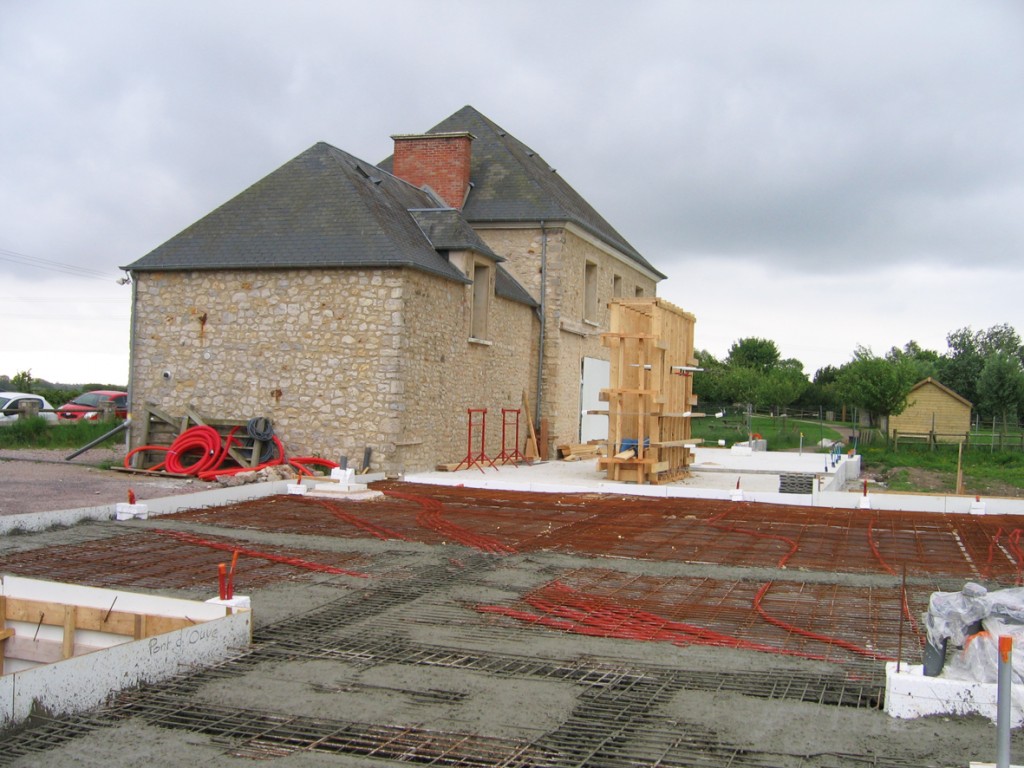

Atlantis utilizzato in combinazione con la speciale cassaforma Muro, rappresenta una soluzione innovativa, rapida ed economica per la realizzazione di platee di fondazione alveolari e scatolari (superplatee), un ridotto consumo di calcestruzzo e acciaio permette di ottenere una rigidezza elevatissima anche in presenza di terreni poco portanti.
POSA IN OPERA
Modalità di posa

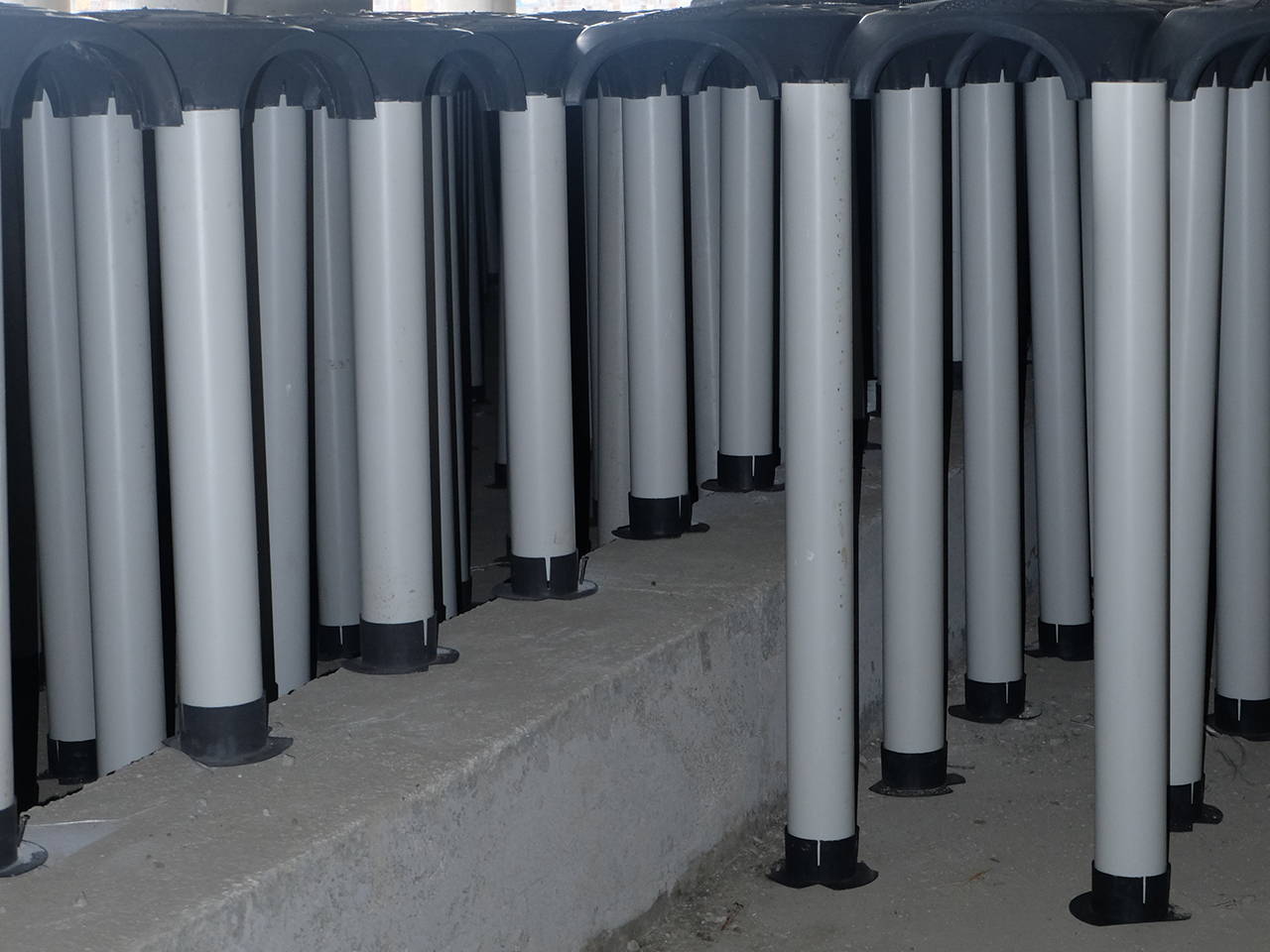

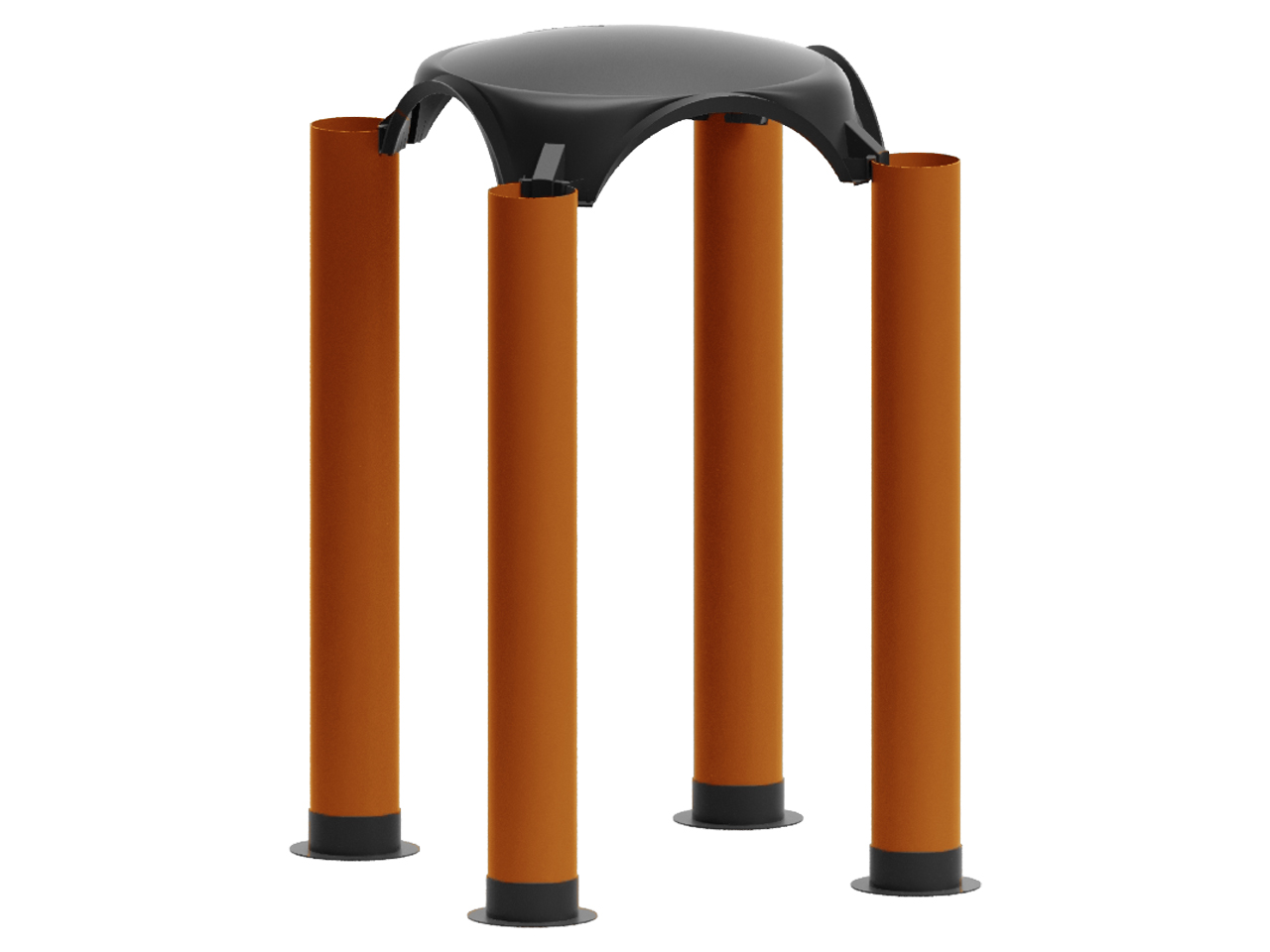

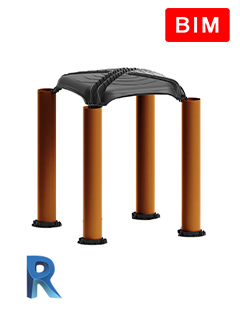

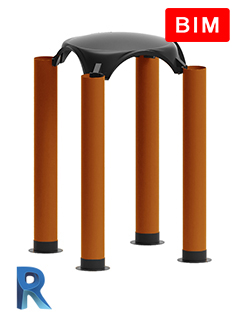

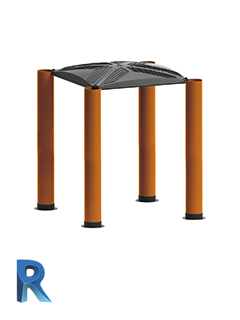

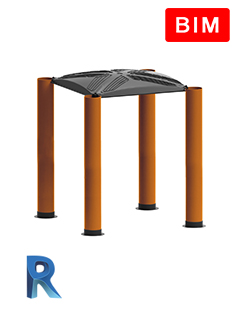

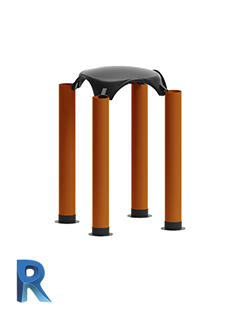

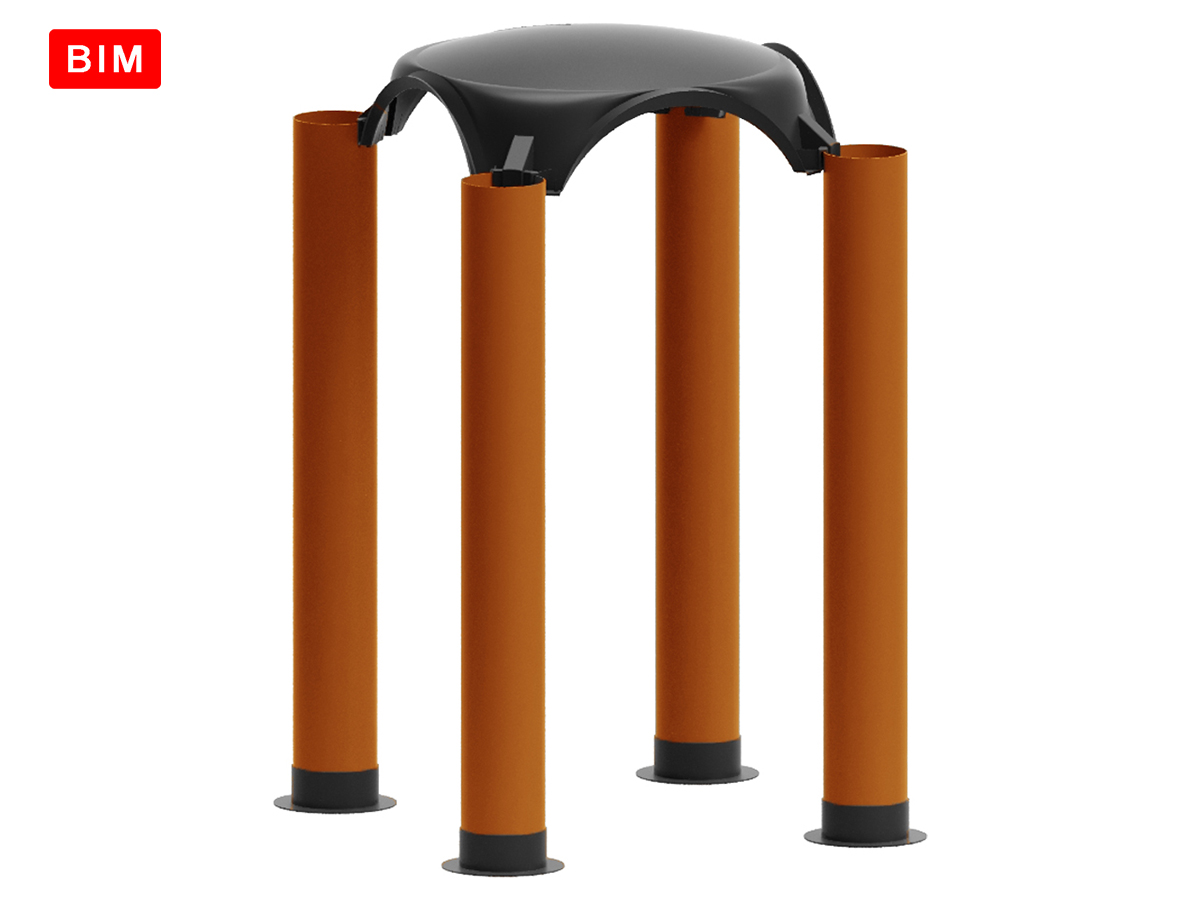

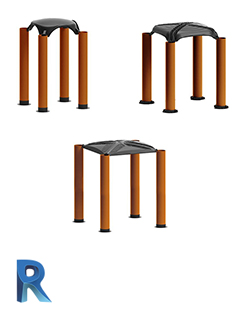

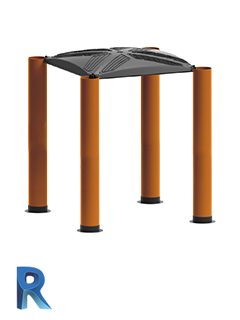

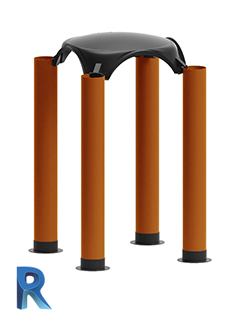

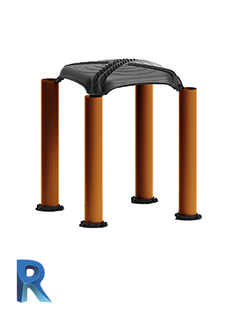

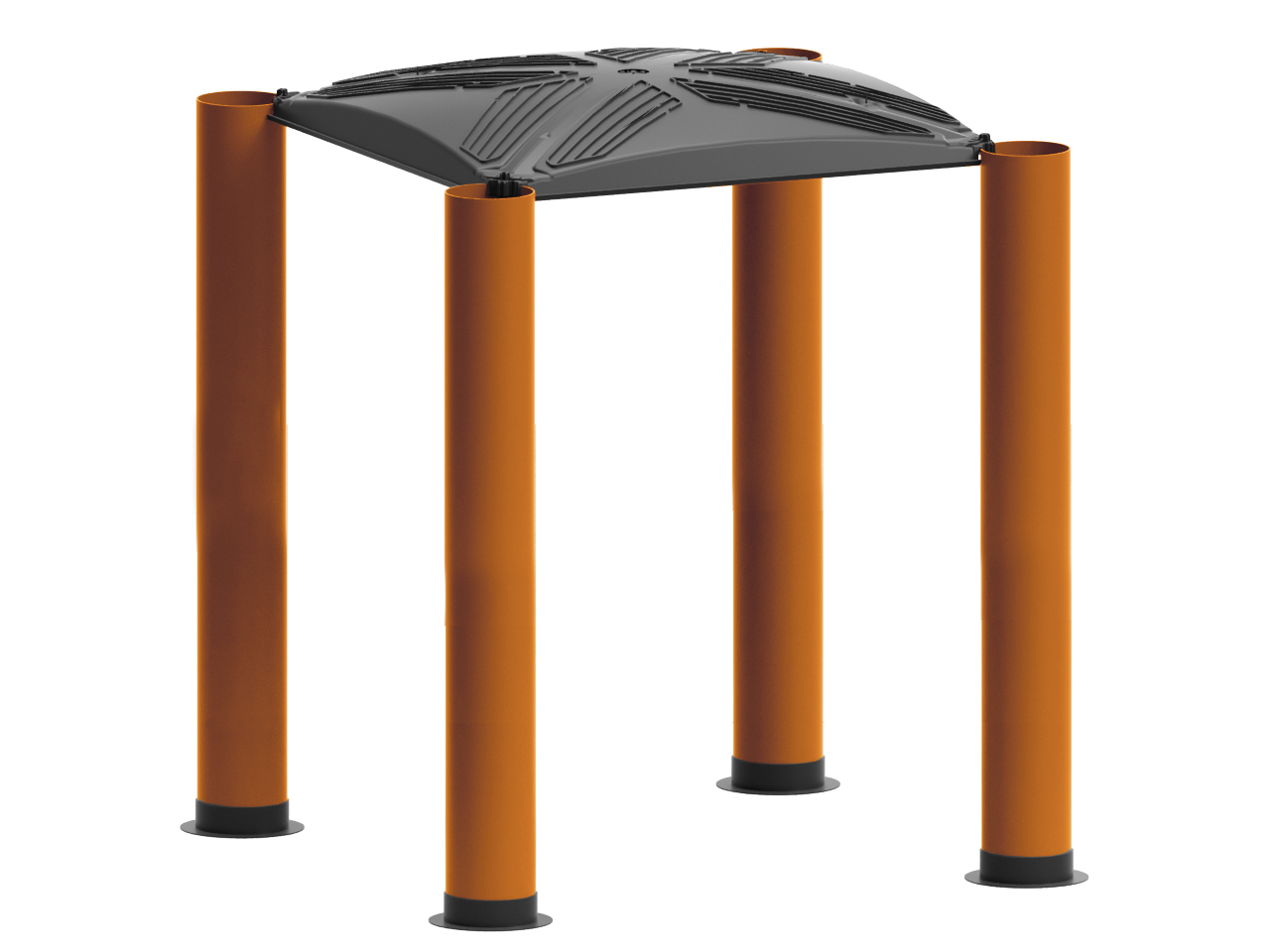

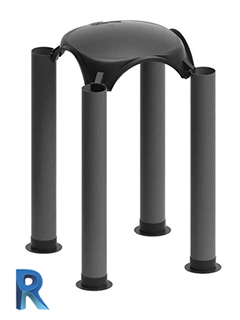

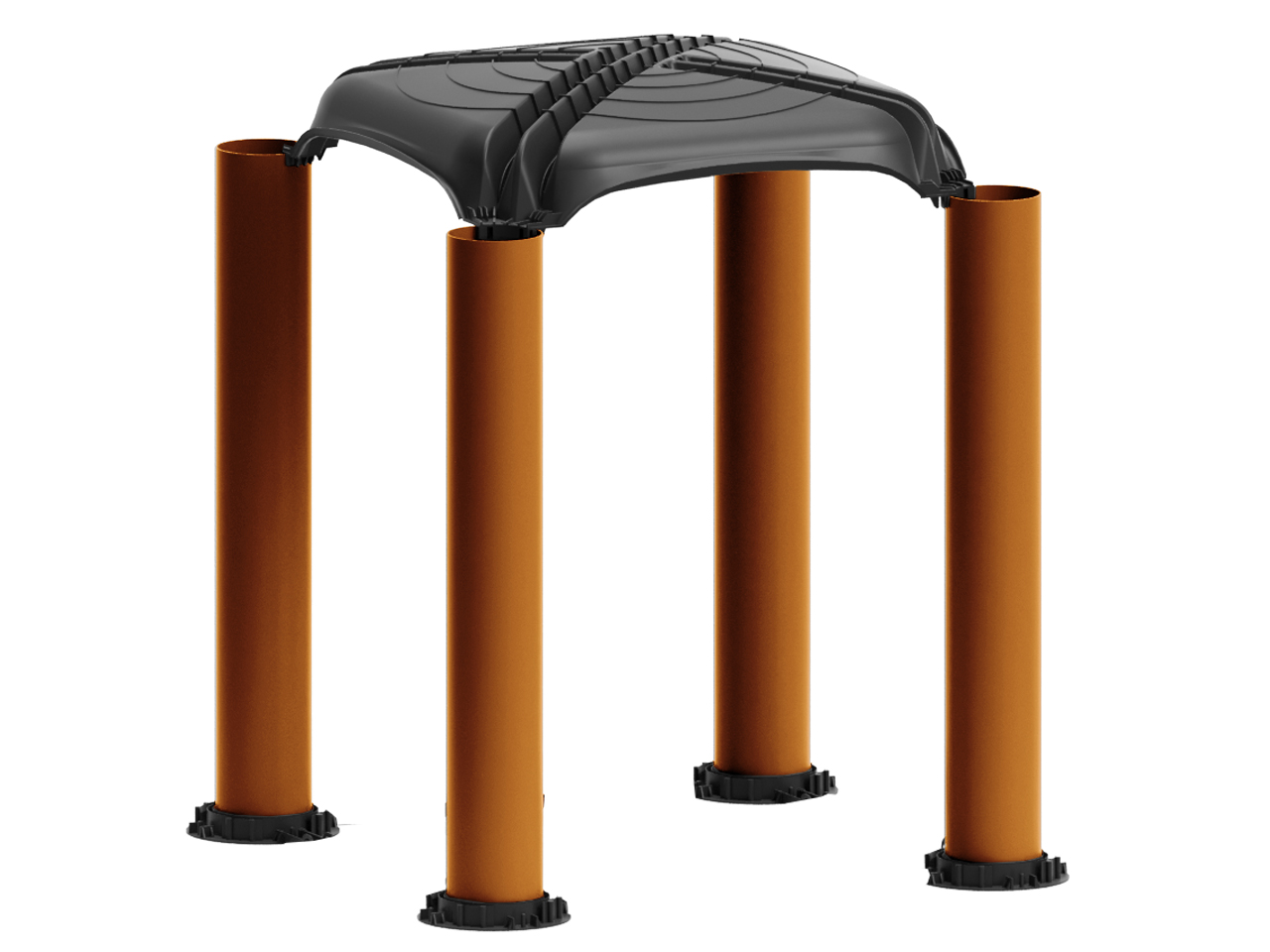

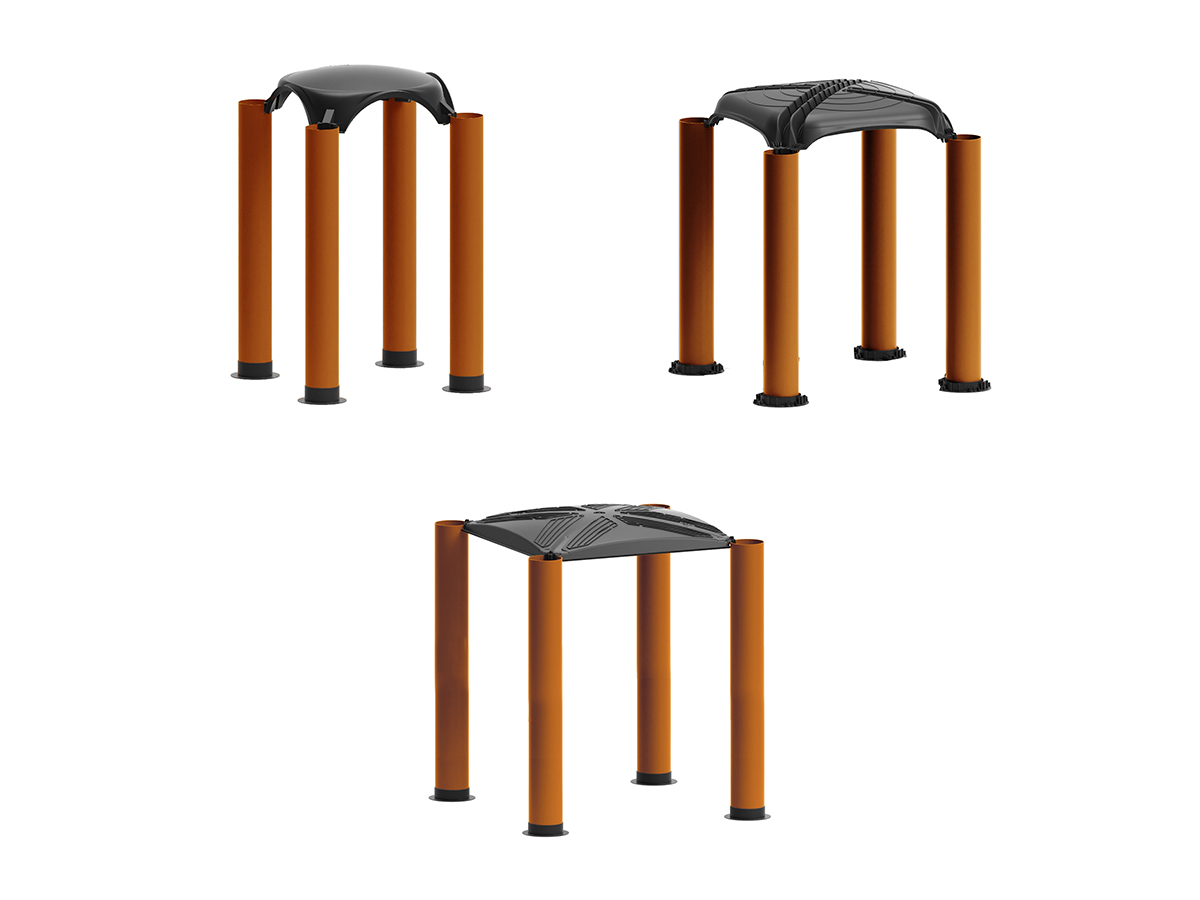

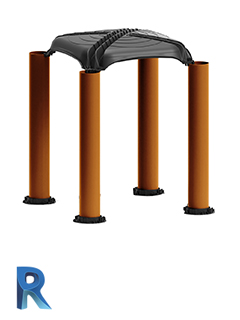

Nella configurazione standard il Sistema Atlantis è composto da tre elementi base: cassero Atlantis h 16 cm, tubo Ø 110 mm (esterno) e H variabile, piedino a bicchiere con piano d’appoggio allargato. (Immagini e schemi riferiti al sistema Atlantis 50×50 cm con tubo Ø 11 cm)

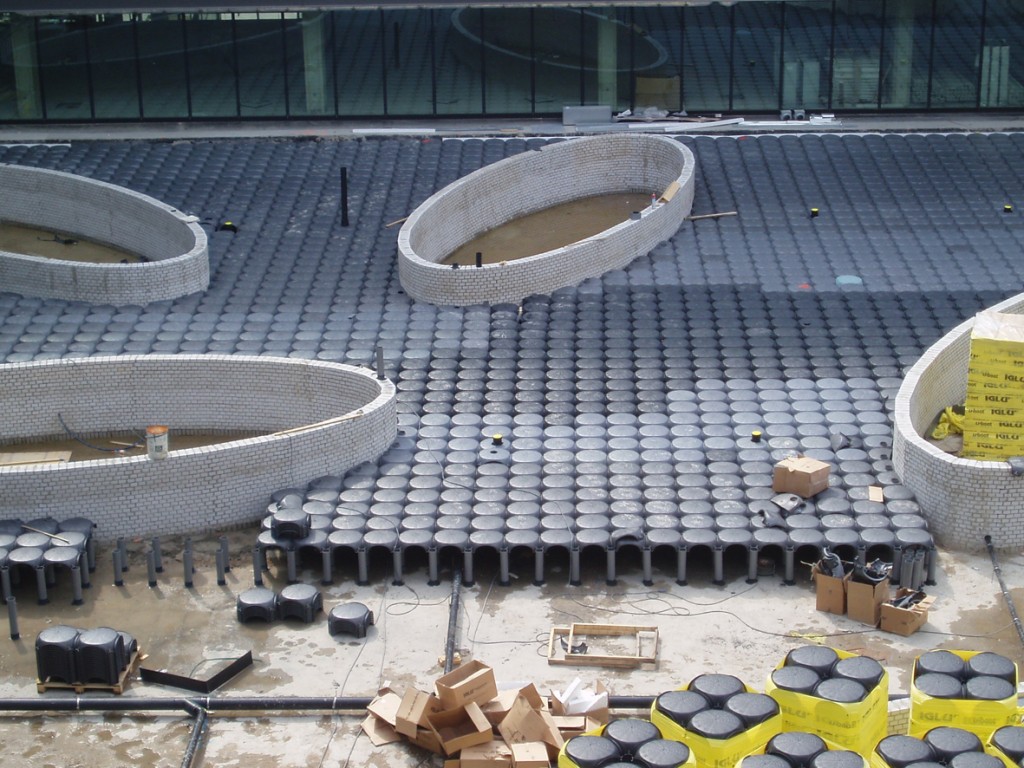

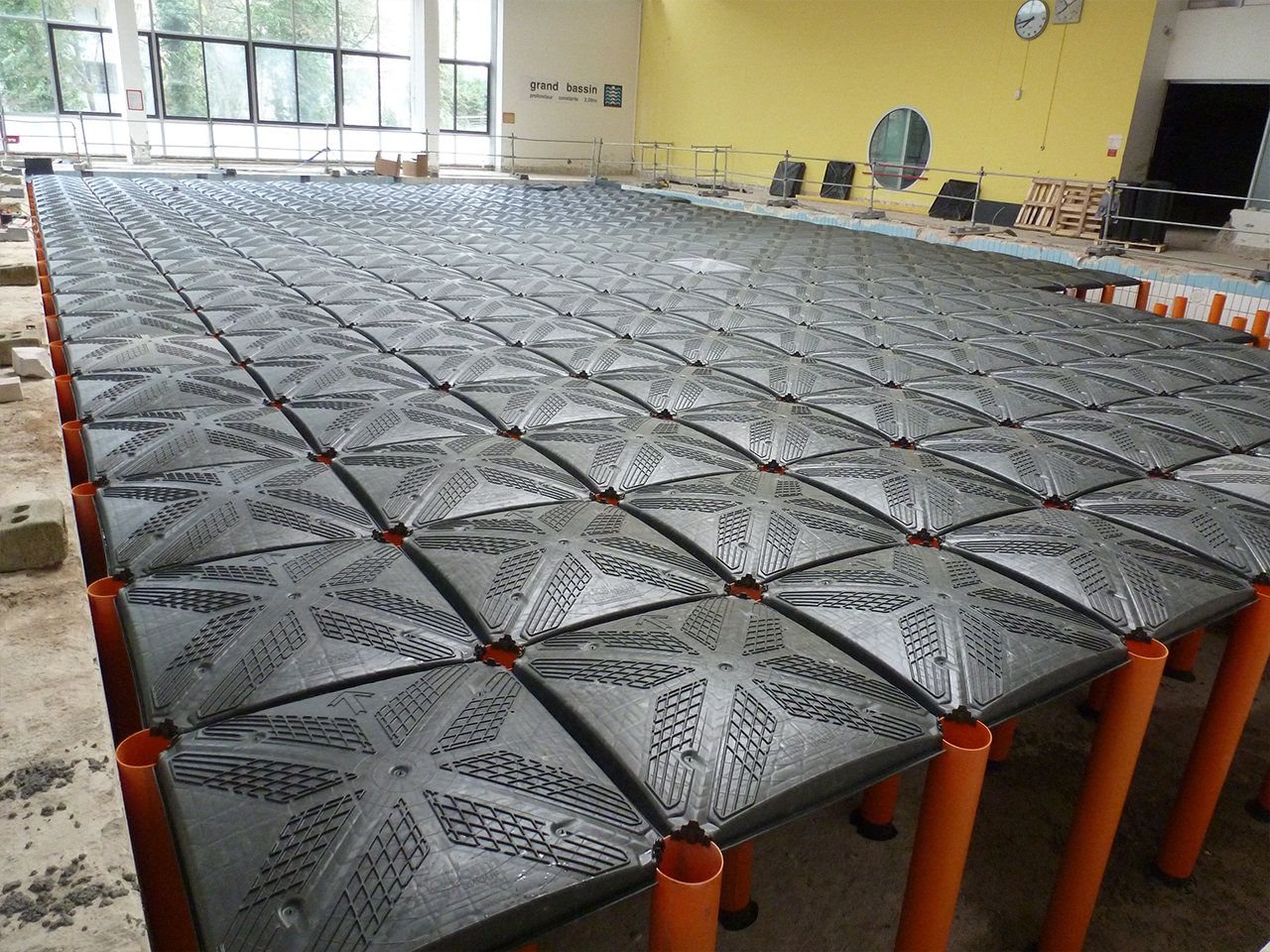

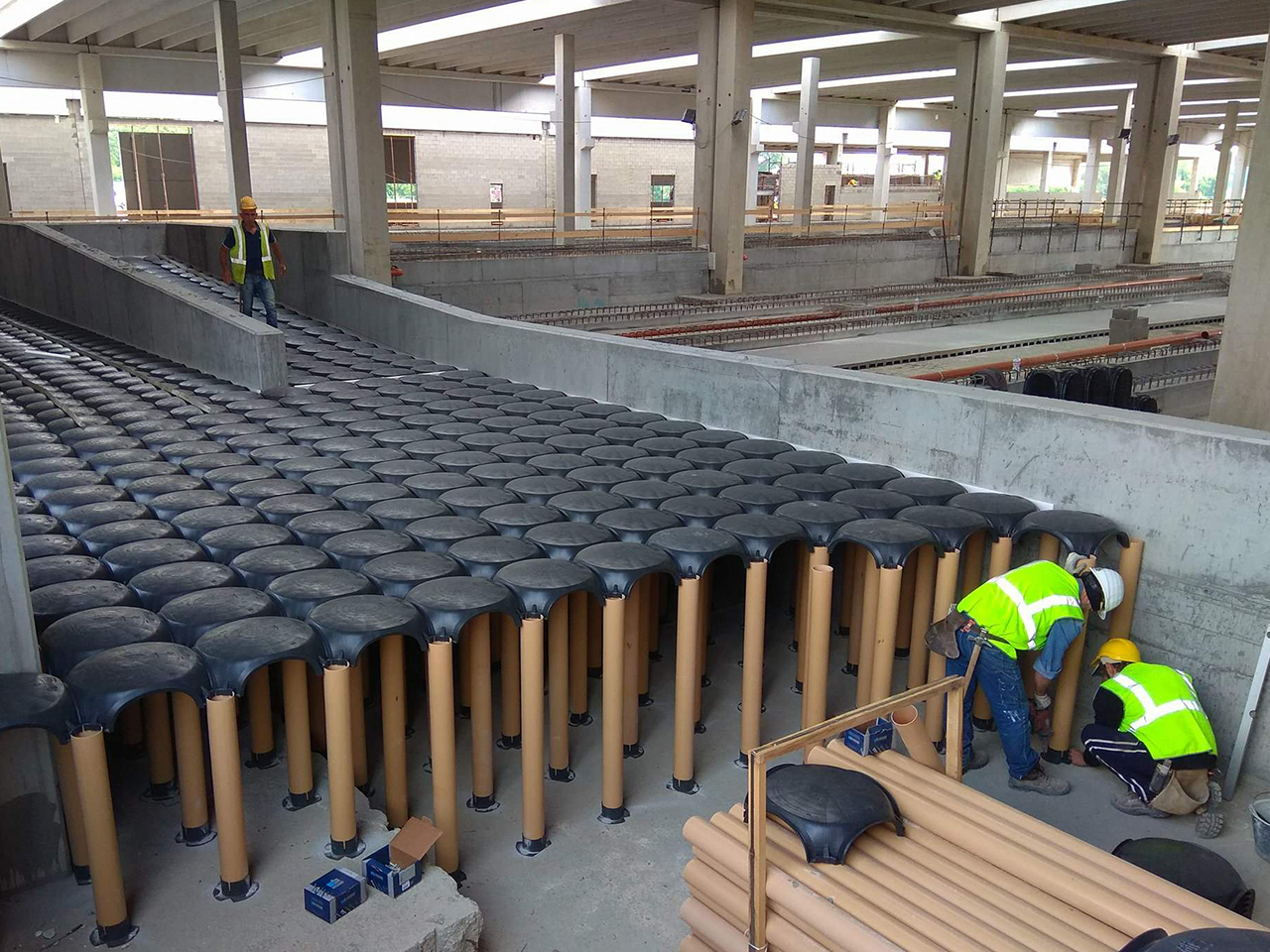

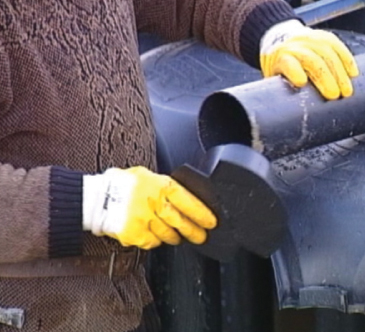

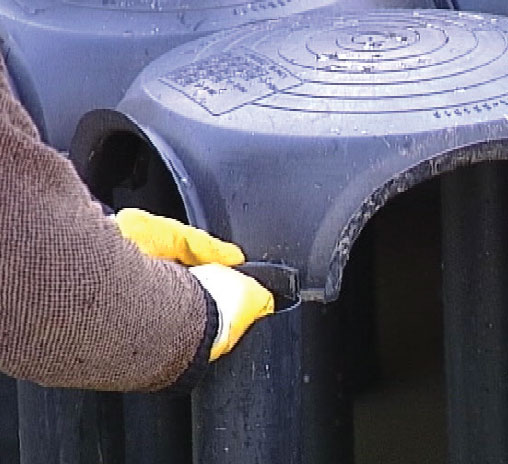

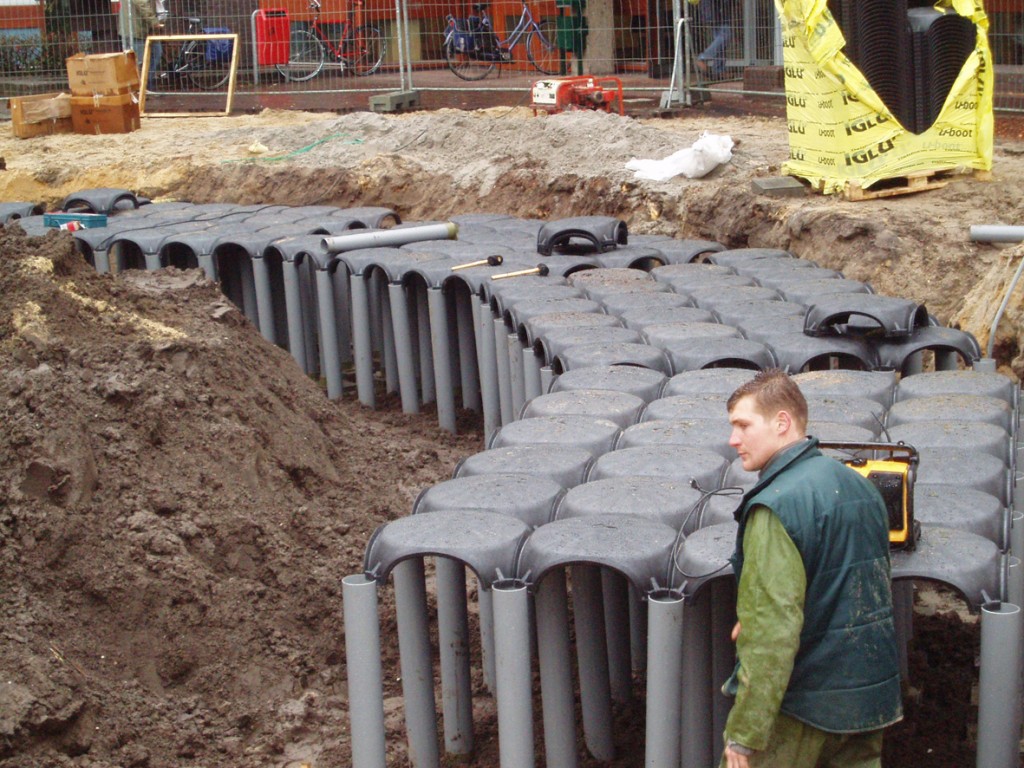

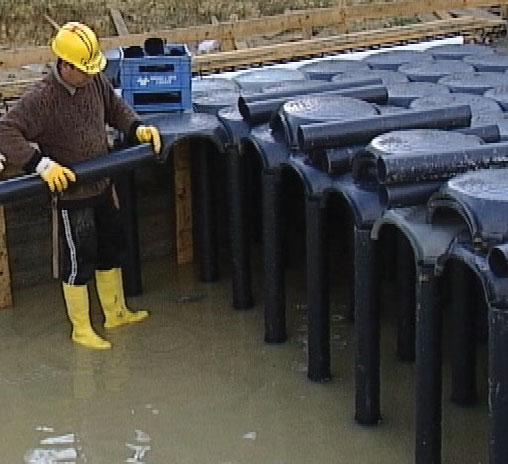

La posa del cassero Atlantis risulta molto semplice: la procedura consiste nell’inserire il tubo nel piedino a bicchiere e procedere con l’incastro del cassero Atlantis all’opposta estremità del tubo mediante l’aggancio a baionetta di cui è dotato. Ogni pezzo poi, grazie alle gole sagomate per l’incastro maschio/femmina, si aggancia al pezzo adiacente.
E’ sufficiente per questo posizionarli per righe orizzontali da sinistra a destra con la freccia sovrastampata rivolta all’esterno rispetto all’operatore, andando a capo al termine di ogni fila.
Grazie alla modularità di Atlantis e alla sua leggerezza ogni operatore sarà in grado di posare fino a 30 mq ogni ora restando comodamente in posizione eretta.
Modalità di esecuzione del vespaio aerato
1. Preparazione del terreno naturale.
2. Preparazione del sottofondo in calcestruzzo magro da dimensionare in funzione dei sovraccarichi e portata del terreno.
3. Posa del Sistema Atlantis (piedino+tubo+calotta).
4. Sviluppo dell’intera struttura, da sinistra verso destra, per file intere aggiungendo, in sequenza, gli elementi necessari.

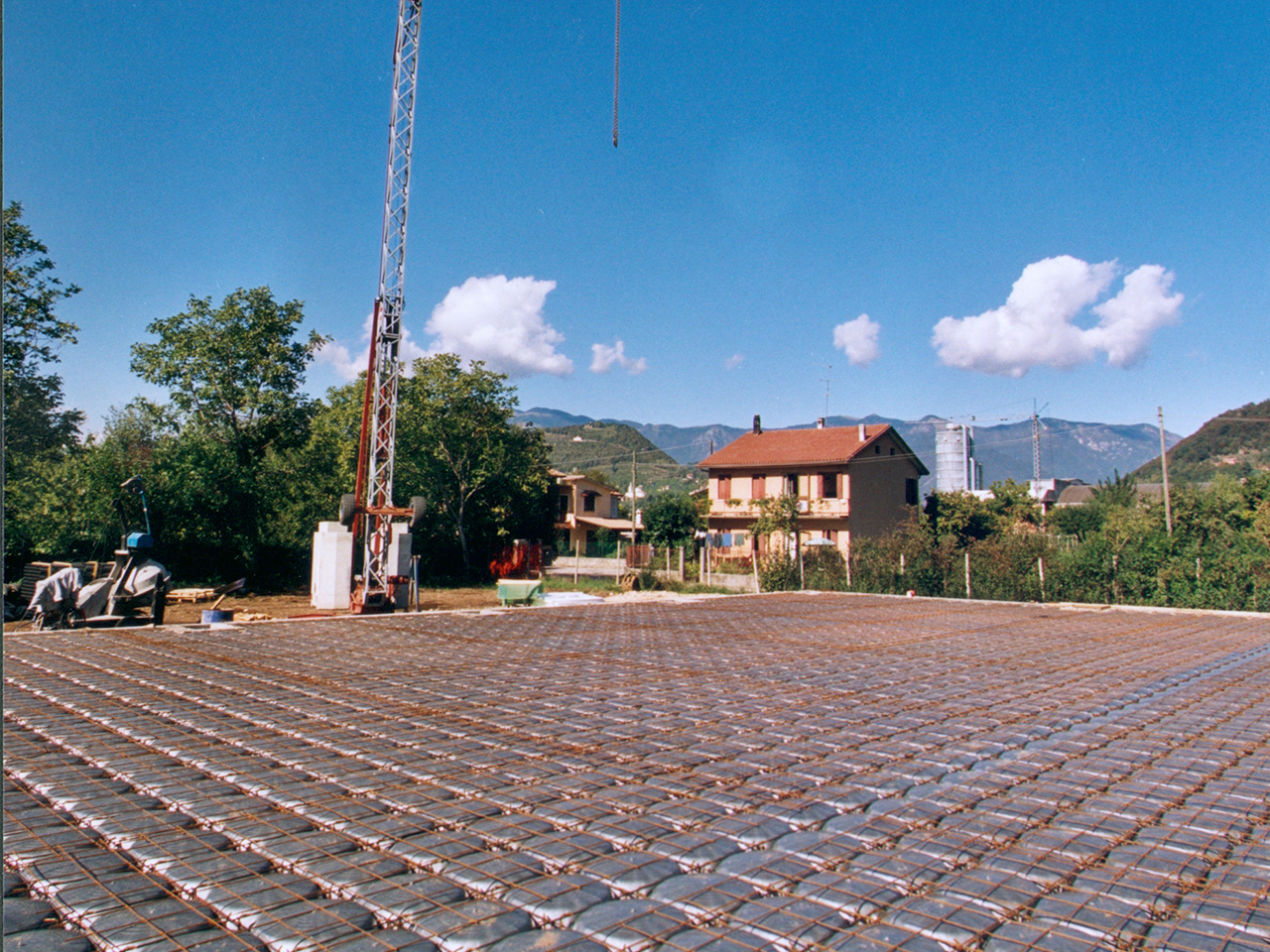

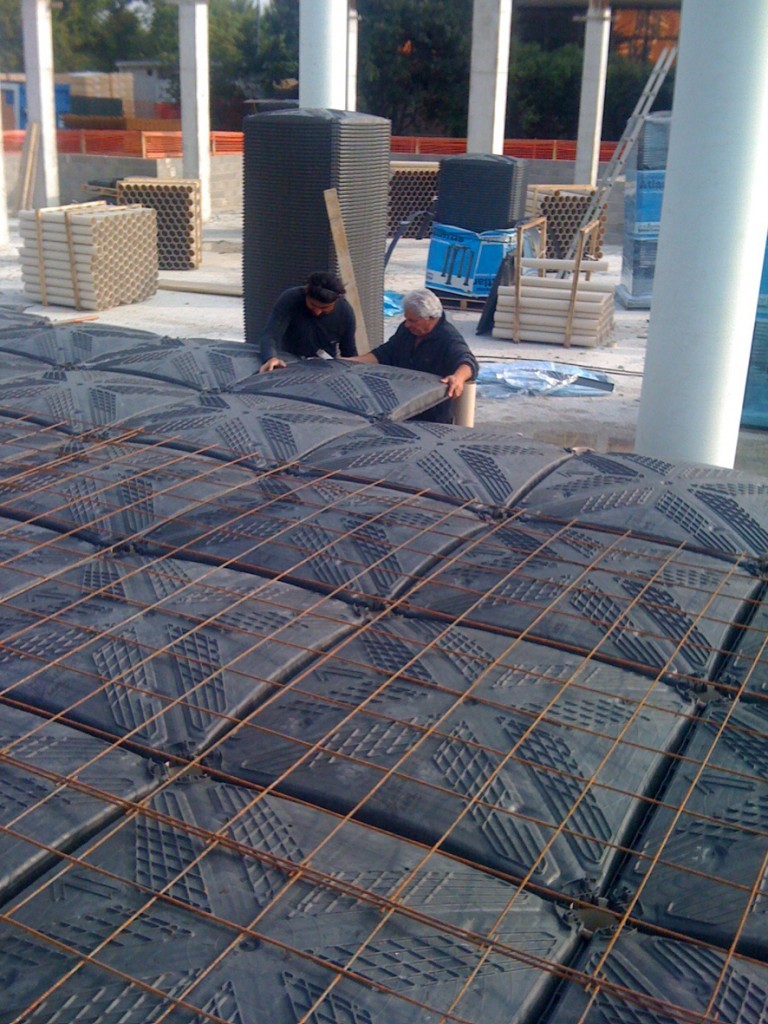

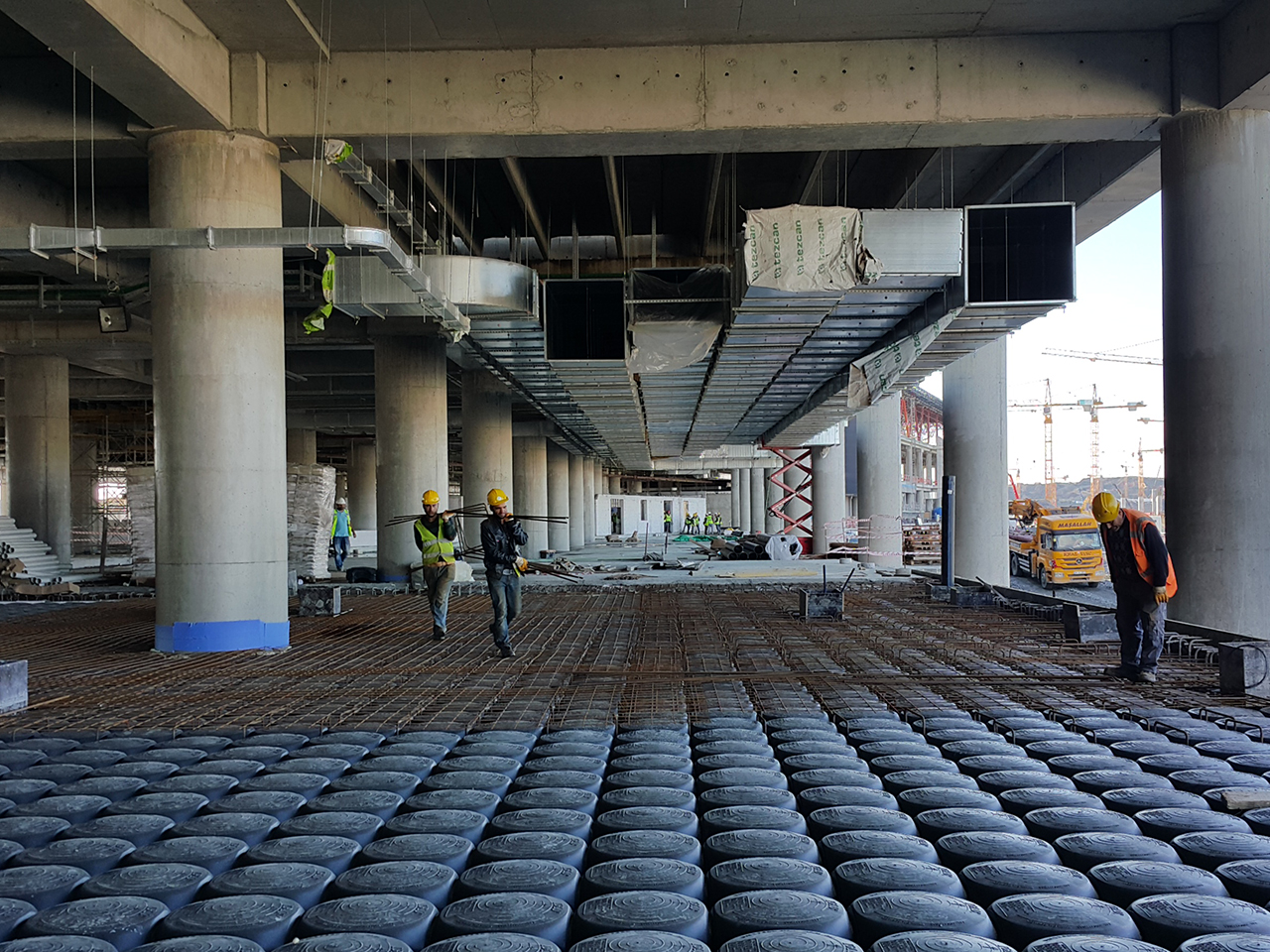

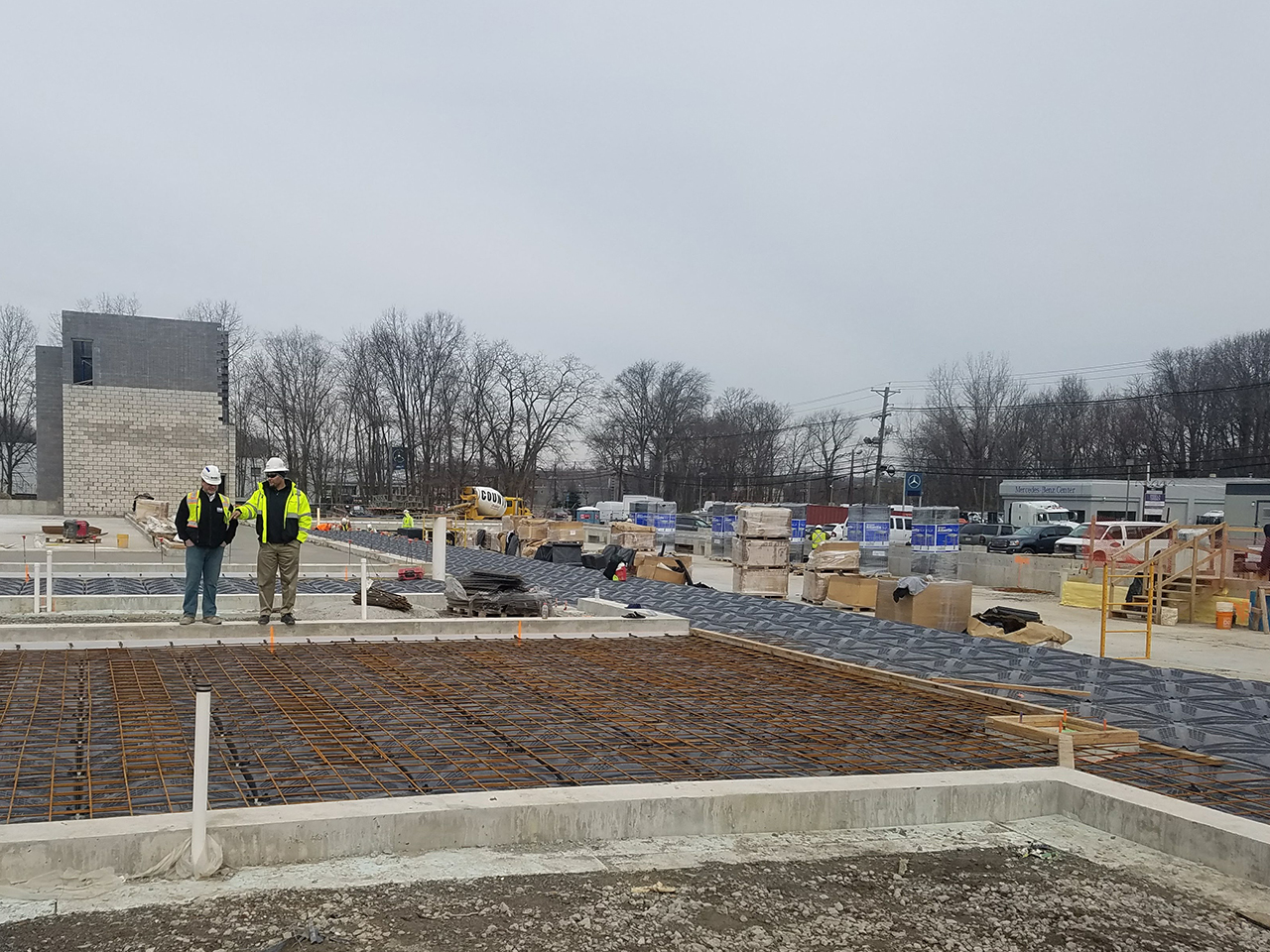

5. Posa della rete elettrosaldata Ø 6 20×20 (o secondo progetto) appoggiata sopra i casseri.

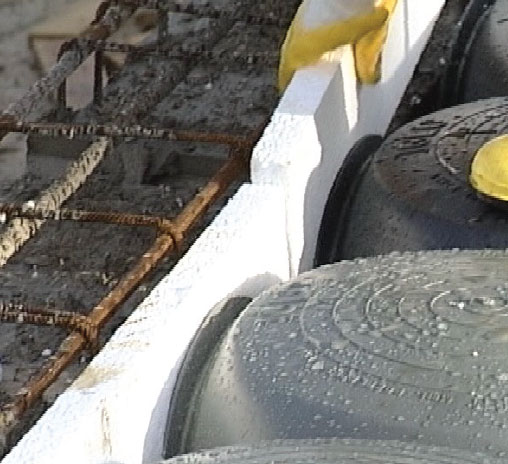

6. Inserimento dei listelli di tamponamento tra muro e cassero.

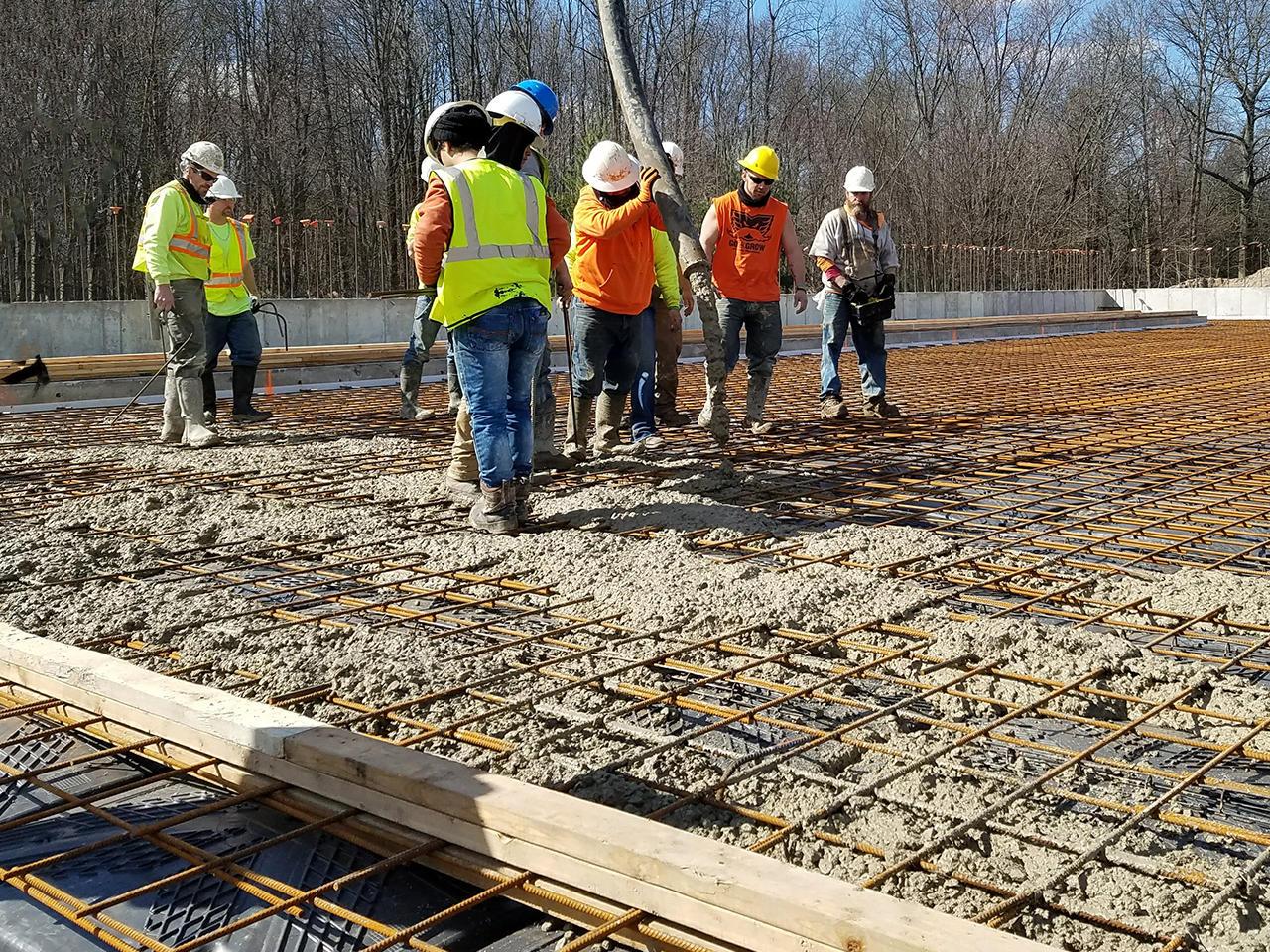

7. Esecuzione del getto di CLS riempiendo prima i tubi dell’Atlantis e successivamente ricoprendo la cassaforma fino a raggiungere la quota di progetto.
